نمای استرچ متال ؛ از طراحی تا اجرای استرچ متال

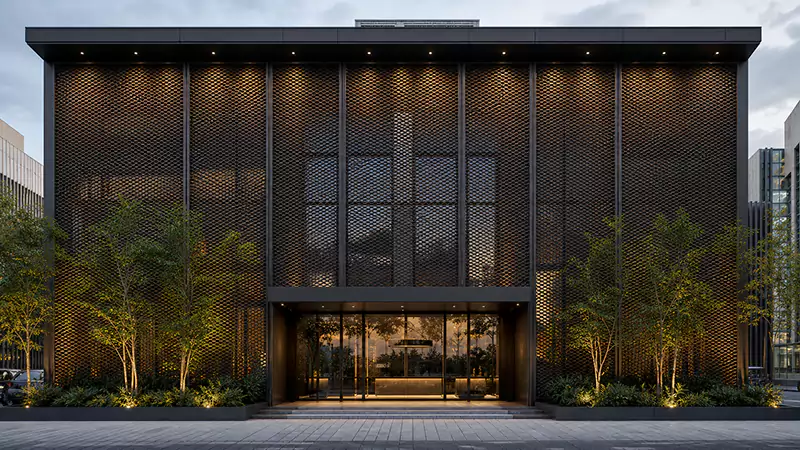

نمای استرچ متال یا اکسپندد متال یکی از مدرنترین انواع پوششهای ساختمانی است که معمولاً بهعنوان پوسته دوم نما مورد استفاده قرار میگیرد. در اجرای نمای استرچ متال از پانلهایی فلزی استفاده میشود که از متریالهایی مانند آلومینیوم، استیل، آهن، مس و برنج تولید شدهاند. این پانلها طی فرایند تولید، ابتدا برش خورده و سپس تحت کشش قرار میگیرند تا ساختار شبکهای و منحصربهفرد استرچ متال شکل بگیرد

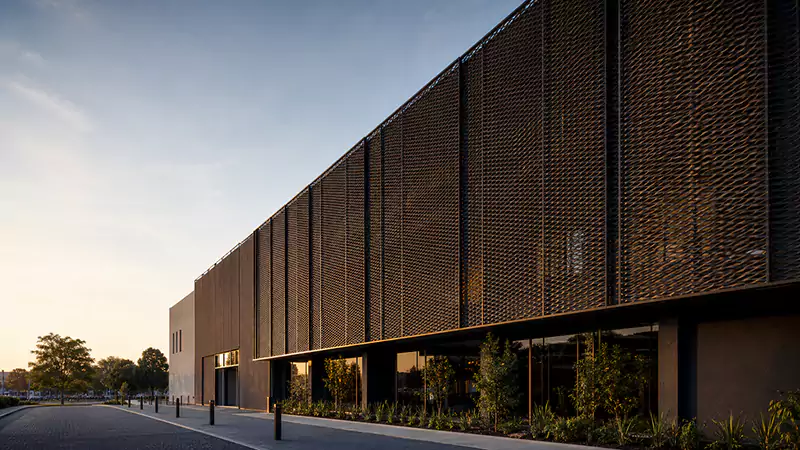

استرچ متال چیست؟
استرچ متال به دلیل ساختار ویژه خود، از مقاومت و استحکام بالایی برخوردار است و در ضخامتها، ابعاد و رنگهای متنوع تولید میشود. همین ویژگی باعث شده نمای استرچ متال در پروژههای معماری مدرن، تجاری و اداری کاربرد گستردهای داشته باشد. از مهمترین مزایای استرچ متال میتوان به زیبایی بصری، عبور مناسب نور و هوا، کاهش تابش مستقیم و ایجاد جلوهای خاص در نمای ساختمان اشاره کرد.
یکی از مهمترین ویژگیهای نمای استرچ متال، قابلیت ایجاد فرمهای خلاقانه و سطوح سهبعدی است. به همین دلیل، استرچ متال یکی از بهترین گزینهها برای طراحی و اجرای نماهای سهبعدی به شمار میآید و میتواند جلوهای مدرن، متفاوت و چشمگیر به ساختمان ببخشد.
مشاوره، طراحی و اجرای نمای فلزی
مزایای اجرای نمای استرچ متال
استفاده از استرچ متال (Expanded Metal) در نمای ساختمان، علاوه بر ارتقای سطح کیفی سازه، مزایای فنی و اقتصادی متعددی به همراه دارد که مهمترین آنها عبارتند از:
- ایجاد نمای سهبعدی و بصری خاص: تنها متریالی که به طور ذاتی قابلیت ایجاد حجم و نمای سهبعدی با بازی نور و سایه را دارد، استرچ متال است.
- کنترل نور و تهویه طبیعی: به دلیل ساختار شبکهای، این نما اجازه میدهد نور خورشید به صورت کنترل شده وارد فضا شود و همزمان جریان هوای آزاد در پشت پوسته اصلی ساختمان برقرار بماند.
- استحکام و دوام فوقالعاده: پانلهای استرچ متال به دلیل کششی بودن و نبود جوش در نقاط اتصال، در برابر ضربه، بادهای شدید و عوامل جوی مقاومت بسیار بالایی دارند.
- وزن سبک و کاهش بار مرده: این سیستم نسبت به سایر نماهای فلزی وزن کمتری دارد که باعث کاهش فشار بر سازه اصلی و تسهیل در نصب میشود.
- تنوع در طرح و رنگ: قابلیت تولید با متریالهای مختلف (آلومینیوم، آهن، مس) و رنگآمیزی با سیستم پودری الکترواستاتیک در طیفهای رنگی نامحدود.
- قیمت مقرونبهصرفه: با توجه به طول عمر بالا و عدم هدررفت متریال در فرایند تولید (به دلیل روش کششی)، نمای استرچ متال گزینهای اقتصادی برای پروژههای بزرگ است.
- پایداری و حفظ حیاط خلوت: این نما علاوه بر حفظ دید از داخل به خارج، به عنوان یک لایه محافظتی، حریم خصوصی فضای داخلی را نیز تامین میکند.
کاربرد استرچ متال و اکسپندد متال
استرچ متال یا اکسپندد متال به دلیل ساختار یکپارچه، وزن مناسب، استحکام قابل قبول و تنوع در ابعاد چشمه و ضخامت، یکی از متریالهای فنی و پرکاربرد در پروژههای ساختمانی و صنعتی محسوب میشود. انتخاب ورق استرچ متال در هر پروژه باید بر اساس الزامات طراحی، شرایط بهرهبرداری، بارهای وارده، الزامات ایمنی، ضوابط معماری و ملاحظات اجرایی انجام شود. به همین دلیل، اکسپندد متال هم در بخشهای دکوراتیو و هم در اجزای عملکردی ساختمان کاربرد گستردهای دارد.
1) استفاده از استرچ متال در سقف کاذب
در اجرای سقف کاذب، استرچ متال به دلیل سبکی نسبی، امکان عبور هوا، قابلیت عبور نور و ظاهر منظم، گزینهای مناسب به شمار میآید. در طراحی این بخش، رعایت ضوابط مربوط به اتصالات، زیرسازی، بار مرده، دسترسی برای نگهداری و الزامات ایمنی در برابر سقوط قطعات ضروری است. استفاده از اکسپندد متال در سقف کاذب بهویژه در فضاهای اداری، تجاری و صنعتی کاربرد زیادی دارد.
2) کاربرد استرچ متال به عنوان نرده و جانپناه
ورق استرچ متال در ساخت نرده، جانپناه و محافظ راهپله به دلیل پیوستگی سطح، استحکام مناسب و ظاهر مدرن استفاده میشود. در این کاربرد، استرچ متال باید مطابق الزامات فنی مربوط به ارتفاع حفاظ، مقاومت در برابر بار جانبی، ایمنی بهرهبرداری و کیفیت اتصال به سازه اصلی انتخاب و اجرا شود. در این حالت، اکسپندد متال علاوه بر نقش حفاظتی، ارزش معماری نیز ایجاد میکند.
3) استفاده از اکسپندد متال برای حفاظ و فنس
یکی از کاربردهای مهم استرچ متال، استفاده در ساخت انواع حفاظ، فنس و پوششهای امنیتی است. در این کاربرد، اکسپندد متال باید بر اساس سطح امنیت مورد نیاز، شرایط محیطی، خطر خوردگی، ضخامت ورق و نوع شاسی نگهدارنده انتخاب شود. ساختار شبکهای ورق استرچ متال امکان تأمین همزمان ایمنی، دید نسبی و تهویه را فراهم میکند.
4) اجرای پارتیشن با استرچ متال
در طراحی داخلی، استرچ متال بهعنوان پارتیشن نیمهشفاف کاربرد فراوانی دارد. این متریال ضمن حفظ تفکیک فضایی، مانع انسداد کامل دید و جریان هوا نمیشود. در این بخش، انتخاب اکسپندد متال باید با توجه به ابعاد دهانه، نوع فریم، شرایط نصب، نیازهای بصری و دوام در بهرهبرداری انجام شود. به همین دلیل، استرچ متال در فضاهای اداری، تجاری و معماری داخلی مدرن بسیار مورد توجه است.

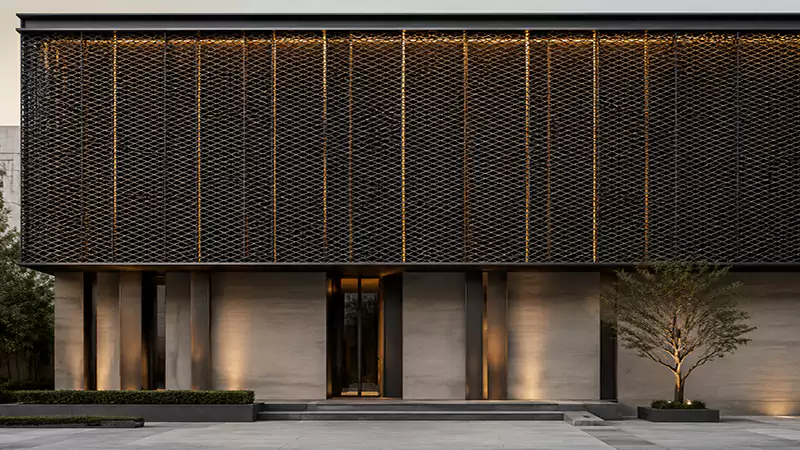

5) کاربرد استرچ متال در نمای دو پوسته ساختمان
یکی از مهمترین کاربردهای نمای استرچ متال، استفاده از آن بهعنوان پوسته دوم نما است. در این سیستم، اکسپندد متال میتواند به کاهش شدت تابش مستقیم خورشید، بهبود تهویه در لایه میانی نما و ارتقای کیفیت بصری ساختمان کمک کند. در طراحی نمای استرچ متال باید مواردی مانند بار باد، نوع زیرسازی، جزئیات اتصال، تغییرشکل مجاز، دوام پوشش، انبساط و انقباض حرارتی و الزامات نگهداری بهصورت دقیق بررسی شود. از نظر فنی، انتخاب صحیح ورق استرچ متال در نما نقش مهمی در عملکرد و دوام سیستم دارد.
6) تولید مبلمان و المانهای دکوراتیو با استرچ متال
استرچ متال در ساخت مبلمان دکوراتیو، پوشش تجهیزات، پنلهای تزئینی و المانهای معماری نیز کاربرد دارد. دلیل این موضوع، فرمپذیری مناسب، ظاهر صنعتی مدرن، استحکام و قابلیت تولید در طرحها و چشمههای متنوع است. در این کاربرد نیز اکسپندد متال باید با توجه به نوع مصرف، بار بهرهبرداری، کیفیت لبهها، پوشش نهایی و دوام سطح انتخاب شود.
انواع طرح های استرچ متال
استرچ متال یا اکسپندد متال در طرحها و الگوهای متنوعی تولید میشود و همین تنوع، آن را به یکی از متریالهای پرکاربرد در معماری، طراحی نما و دکوراسیون تبدیل کرده است. انتخاب طرح استرچ متال معمولاً بر اساس نیاز پروژه، میزان عبور نور، دید بصری، تهویه و سبک طراحی انجام میشود. در ادامه با رایجترین انواع طرح های استرچ متال آشنا میشویم:

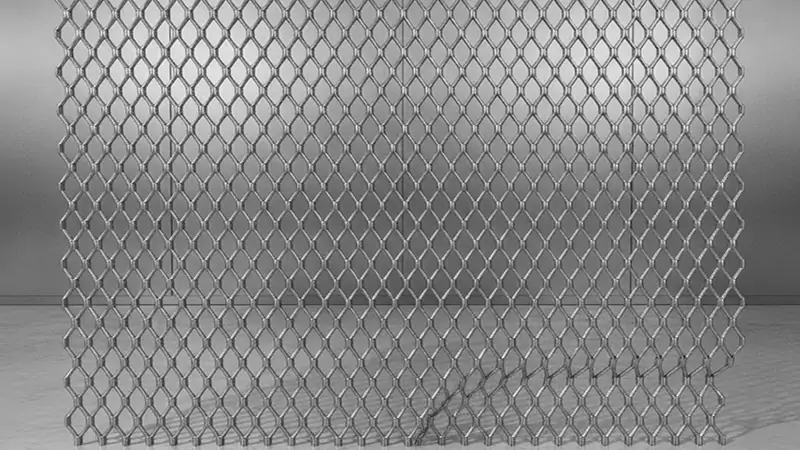

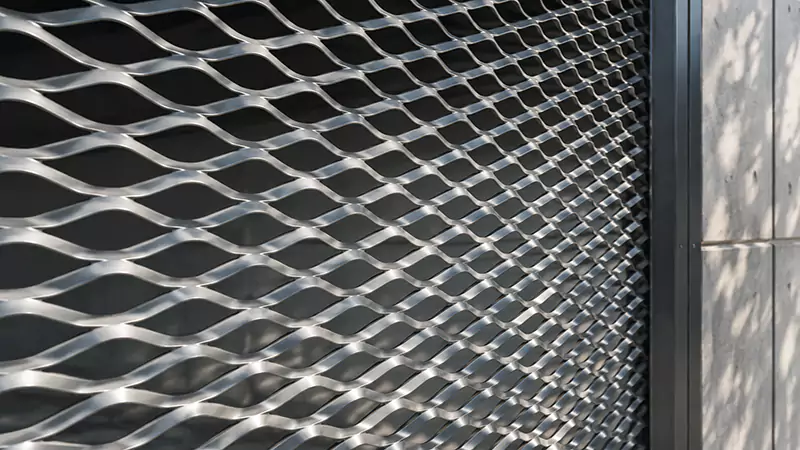

الگوی لوزی استرچ متال
الگوی لوزی یکی از رایجترین و پرکاربردترین طرحها در استرچ متال است. این مدل به دلیل فرم کشیده و ساختار منظم، در نمای ساختمان، حفاظ و پارتیشن بسیار مورد استفاده قرار میگیرد. ابعاد و زاویه لوزیها در ورق استرچ متال قابل تغییر است و میتواند جلوههای بصری متفاوتی ایجاد کند.
الگوی مربعی استرچ متال
استرچ متال با الگوی مربعی ظاهری ساده، منظم و مدرن دارد. این نوع اکسپندد متال برای پروژههایی مناسب است که در آنها نظم هندسی و ظاهر مینیمال اهمیت بیشتری دارد. اندازه مربعها و فاصله بین آنها با توجه به نیاز طراحی قابل تنظیم است.
الگوی دایرهای استرچ متال
در طرح دایرهای استرچ متال، فرم چشمهها حس نرمی، سیالیت و طراحی متفاوتتری به سطح میدهد. این نوع ورق استرچ متال بیشتر در فضاهای دکوراتیو، معماری داخلی و پروژههای خاص کاربرد دارد و بسته به تراکم و ابعاد دایرهها، میزان نور و دید نیز قابل کنترل است.
الگوی شش ضلعی استرچ متال
استرچ متال شش ضلعی به دلیل ساختار هندسی خاص خود، ظاهری مستحکم، منظم و معماریمحور ایجاد میکند. این مدل از اکسپندد متال برای پروژههایی که به دنبال ترکیب زیبایی بصری و فرمهای مهندسی هستند، گزینهای مناسب محسوب میشود.
الگوهای خطی استرچ متال
در الگوهای خطی استرچ متال، چشمهها بهصورت افقی یا عمودی طراحی میشوند. این مدل باعث ایجاد حس امتداد، کشیدگی و پویایی در نما یا جداره میشود و در طراحیهای مدرن و صنعتی کاربرد زیادی دارد.
طرح های سفارشی استرچ متال
یکی از مهمترین مزایای استرچ متال، امکان تولید طرحهای سفارشی بر اساس نیاز پروژه است. در این حالت، ورق استرچ متال میتواند با اشکال خاص، فرمهای هندسی پیچیده، طرحهای هنری یا الگوهای اختصاصی تولید شود. این ویژگی باعث شده اکسپندد متال در پروژههای خاص معماری و طراحی نما جایگاه ویژهای داشته باشد.
مراحل فنی و اجرایی نمای استرچ متال
اجرای نمای استرچ متال به عنوان یک نمای فلزی مدرن و پیشرفته، مستلزم رعایت دقیق تلورانسهای ابعادی و استانداردهای نصب است. فرآیند پیادهسازی این سیستم در چهار فاز اصلی مهندسی و عملیاتی صورت میگیرد:
۱. برداشت میدانی و طراحی شاپ دراوینگ (Shop Drawing)
نخستین گام در اجرای نمای استرچ متال، برداشت دقیق ابعاد جبهههای کاری با استفاده از ابزارهای لیزری است. بر اساس این اندازهگیریها، نقشههای شاپ دراوینگ جهت تعیین دقیق ابعاد چشمهها، درصد بازشو (Open Area) و ابعاد نهایی پانلهای اکسپندد متال تهیه میشود. طراحی در این مرحله باید به گونهای باشد که همپوشانی چشمهها و تقارن بصری در کل سطح نما حفظ شود.
۲. زیرسازی و شاسیکشی فلزی (Substructure)
برای مهار بارهای ثقلی و جانبی (مانند بار باد)، نصب یک زیرساخت مهندسیشده الزامی است. این زیرسازی که معمولاً از قوطیهای فولادی یا پروفیلهای آلومینیومی تشکیل شده، باید با محاسبات دقیق استاتیکی به اسکلت اصلی ساختمان متصل گردد. در طراحی زیرسازی استرچ متال، توجه به تراز بودن (Levelling)، شاقولی بودن پروفیلها و مقاومت در برابر خوردگی اتصالات اهمیت حیاتی دارد تا پایداری پوسته دوم نما تضمین شود.

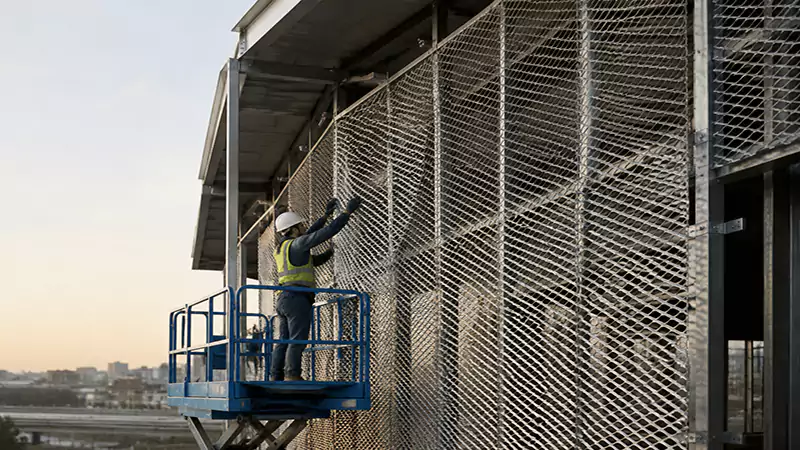

۳. نصب پانلهای استرچ متال بر روی شاسی
پس از تایید زیرسازی، پانلهای اکسپندد متال با رعایت فواصل انبساطی و انقباضی (Expansion Joint) بر روی براکتها یا شاسی نصب میشوند. اتصال ورق استرچ متال به زیرسازی میتواند به روشهای پیچ و مهرهای، پرچی یا سیستمهای ریلی اختصاصی انجام گیرد. دقت در نصب یکنواخت و تراز بودن لبهها، تاثیر مستقیم بر کیفیت نهایی و سهبعدی به نظر رسیدن نمای استرچ متال دارد.
۴. کنترل کیفیت (QC) و تحویل نهایی
در مرحله نهایی، تمامی اتصالات و رگلاژ پانلهای استرچ متال مورد بازبینی فنی قرار میگیرند. این فاز شامل تستهای پایداری، اطمینان از صحت پوشش رنگ (الکترواستاتیک یا آنادایز) و تمیزکاری نهایی سطح نماست. اصلاح هرگونه ناشاقولی یا نقص در فواصل بین پانلها در این مرحله، کیفیت بصری و مهندسی پروژه را تکمیل میکند.
الزامات فنی و مهندسی در نصب اکسپندد متال
- محاسبه بار باد: با توجه به ضریب درگ (Drag Coefficient) چشمههای استرچ متال، زیرسازی باید توانایی تحمل بارهای دینامیکی را داشته باشد.
- جلوگیری از خوردگی گالوانیک: در صورت استفاده از فلزات غیرهمسان (مثلاً پانل آلومینیومی و زیرسازی فولادی)، استفاده از جداکنندههای پلیمری الزامی است.
- دقت در ضخامت: انتخاب ضخامت مناسب ورق استرچ متال بر اساس ابعاد دهانهها جهت جلوگیری از شکم دادن (Deflection) پانلها

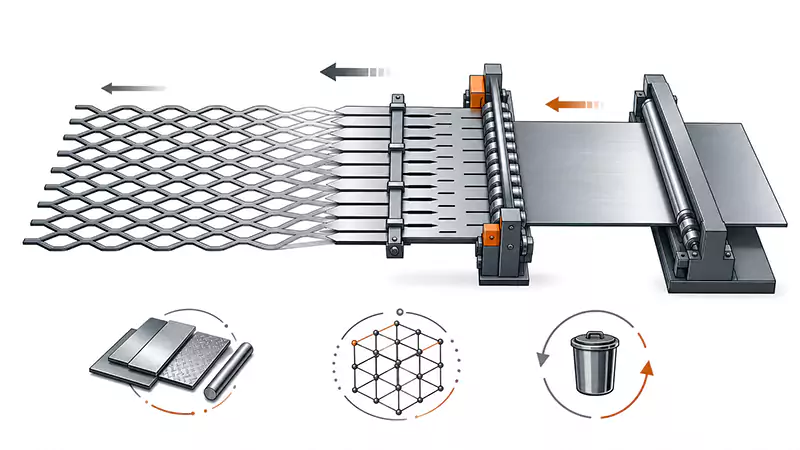

فرآیند تولید ورق استرچ متال
تولید ورق استرچ متال یا اکسپندد متال یک فرآیند مهندسی دقیق و بهینه است که در آن، برخلاف روشهایی مانند پانچ ورق، دورریز متریال به حداقل میرسد. در این روش، ورق خام از جنس آهن، آلومینیوم یا استیل وارد دستگاههای برش و کشش شده و بدون جدا شدن قطعات از سطح ورق، به ساختار مشبک تبدیل میشود.
در فرآیند تولید استرچ متال، تیغههای دستگاه بهصورت منظم و متناوب بر سطح ورق برش ایجاد میکنند و همزمان، ورق تحت نیروی کششی قرار میگیرد. نتیجه این عملیات، ایجاد چشمههای لوزیشکل در سطح ورق استرچ متال است؛ چشمههایی که علاوه بر زیبایی بصری، در کاهش وزن، افزایش سطح مفید و عبور نور و هوا نیز نقش مهمی دارند. به همین دلیل، اکسپندد متال یکی از کاربردیترین متریالها در معماری، صنعت و اجرای نما به شمار میرود.
ابعاد ورق استرچ متال
ابعاد ورق استرچ متال معمولاً بر اساس عرض، طول و ضخامت تعریف میشود و انتخاب آن باید متناسب با نوع کاربری، شرایط نصب و الزامات سازهای انجام شود.
عرض ورق استرچ متال
حداکثر عرض تولیدی هر شیت استرچ متال معمولاً ۱۲۵۰ میلیمتر است. این محدودیت به ظرفیت و دهانه دستگاههای کشش استاندارد مربوط میشود و در طراحی و مدولبندی پنلها باید مدنظر قرار گیرد.
طول ورق استرچ متال
طول استاندارد ورق استرچ متال عموماً ۲۵۰۰ میلیمتر است، اما بسته به نیاز پروژه، امکان تولید در ابعاد سفارشی نیز وجود دارد. آهن آنیل با توجه به نیاز پروژههای معماری و صنعتی، امکان تأمین ورق استرچ متال در ابعاد متناسب با مدولبندی نما و جزئیات اجرایی را فراهم میکند.
مشخصات فنی استرچ متال
در ادامه به بررسی مشخصات فنی ورق های استرچ متال تولید شده توسط آهن نما پرداخته شده است.
ضخامت ورق استرچ متال
ضخامت ورق استرچ متال با توجه به کاربرد، معمولاً در بازه ۰.۵ تا ۸ میلیمتر قرار میگیرد. با این حال، ضخامتهای ۲ و ۳ میلیمتر از پرکاربردترین گزینهها در پروژههای ساختمانی و صنعتی هستند. در اجرای نما، انتخاب ضخامت استرچ متال باید بر اساس بار باد، ابعاد پنل، فاصله تکیهگاهها و نوع زیرسازی انجام شود تا از تغییرشکل، ارتعاش یا افت عملکرد جلوگیری شود.
ابعاد چشمه در اکسپندد متال
ابعاد چشمه در اکسپندد متال با دو شاخص اصلی تعریف میشود:
- عرض چشمه یا قطر کوچک لوزی
- طول چشمه یا قطر بزرگ لوزی
این دو پارامتر نقش مهمی در میزان عبور نور، تهویه، شفافیت بصری و ظاهر نهایی نمای استرچ متال دارند. همچنین پهنای پایه یا عرض رشته فلزی بین چشمهها یکی از مشخصات مهم فنی است؛ زیرا افزایش آن باعث افزایش وزن ورق، کاهش شفافیت و تغییر در رفتار سازهای پنل میشود.
روشهای اجرای استرچ متال
نصب استرچ متال یا اکسپندد متال در نمای ساختمان معمولاً به دو روش ثابت و هنگینگ انجام میشود. انتخاب روش مناسب به نوع طراحی نما، ابعاد پنلها، میزان نیاز به رگلاژ و شرایط زیرسازی بستگی دارد.
روش نصب ثابت یا فیکس
در روش نصب فیکس، پنلهای استرچ متال مستقیماً روی محور قوطیهای عمودی زیرسازی قرار گرفته و با استفاده از پیچ یا اتصالات مناسب به آنها متصل میشوند. جزئیات اتصال در این روش میتواند با توجه به فرم پنل، ابعاد شبکه اکسپندد متال و طراحی نما متفاوت باشد.
روش فیکس ساختار سادهتری دارد و معمولاً در پروژههایی استفاده میشود که زیرسازی با دقت اجرا شده و نیاز زیادی به تنظیم یا جابهجایی پنلها پس از نصب وجود ندارد. دقت در محل سوراخکاری، فاصله اتصالات و همراستایی پنلها برای جلوگیری از موجدارشدن یا تغییرشکل نما ضروری است.
روش نصب هنگینگ یا آویز
در روش هنگینگ، پنل استرچ متال بهوسیله اتصالات چکمهای یا براکتهای مخصوص به قوطیهای عمودی زیرسازی متصل میشود. ساختار این روش مشابه سیستم هنگینگ مورد استفاده در نصب ورقهای کامپوزیت است.
وجود اتصالات چکمهای امکان تنظیم و رگلاژ پنلها را در زمان اجرا فراهم میکند. به همین دلیل، کنترل تراز، شاقولی و فاصله میان پنلها در این روش آسانتر است. روش هنگینگ برای نماهایی با ابعاد بزرگ، طرحهای پیچیده یا پروژههایی که به دقت اجرایی و قابلیت تعویض پنل نیاز دارند، گزینه مناسبتری محسوب میشود.
هزینه طراحی و اجرای نمای استرچ متال
هزینه طراحی و اجرای نمای استرچ متال به یک عدد ثابت محدود نمیشود، زیرا قیمت نهایی این سیستم به مجموعهای از عوامل فنی، اجرایی و طراحی وابسته است. نوع متریال انتخابی، ضخامت ورق استرچ متال، ابعاد چشمه، نوع پوشش نهایی، پیچیدگی طرح معماری، میزان سفارشیسازی پانلها، نوع زیرسازی، شرایط نصب و ارتفاع پروژه، همگی در برآورد هزینه نمای استرچ متال اثرگذار هستند. همچنین هرچه جزئیات اجرایی دقیقتر، کیفیت متریال بالاتر و طراحی پروژه تخصصیتر باشد، سطح هزینه نیز متناسب با آن تغییر میکند.
در جمعبندی میتوان گفت هزینه اجرای نمای استرچ متال بیش از آنکه فقط به قیمت متریال وابسته باشد، به کیفیت طراحی، روش اجرا و الزامات فنی پروژه مرتبط است. به همین دلیل، برای رسیدن به یک برآورد دقیق و منطقی، باید مشخصات پروژه بهصورت کامل بررسی شود تا بهترین انتخاب از نظر زیبایی، دوام، عملکرد و صرفه اقتصادی انجام گیرد.
استرچ متال چیست و چه کاربردی در نما دارد؟
استرچ متال یا اکسپندد متال نوعی ورق فلزی مشبک است که از طریق برش و کشش ورق تولید میشود. این متریال در نمای ساختمان بهعنوان پوسته دوم نما، پوشش دکوراتیو، کنترل نور، تهویه و ایجاد جلوههای مدرن معماری استفاده میشود. نمای استرچ متال علاوه بر زیبایی، از نظر فنی نیز گزینهای مقاوم و کاربردی به شمار میرود.
نمای استرچ متال برای چه پروژههایی مناسب است؟
نمای استرچ متال برای انواع پروژههای تجاری، اداری، مسکونی، صنعتی و ساختمانی مدرن مناسب است. این متریال به دلیل تنوع در طرح، ابعاد چشمه، ضخامت و رنگ، قابلیت هماهنگی با سبکهای مختلف معماری را دارد و در نما، پارتیشن، حفاظ، سقف کاذب و جدارههای دکوراتیو قابل استفاده است.
چه عواملی بر طراحی و اجرای نمای استرچ متال تأثیر میگذارند؟
در طراحی و اجرای نمای استرچ متال عواملی مانند نوع متریال، ضخامت ورق، ابعاد چشمه، نوع زیرسازی، شرایط محیطی، ارتفاع ساختمان، بار باد و جزئیات اتصالات اهمیت زیادی دارند. انتخاب صحیح این موارد باعث میشود استرچ متال از نظر زیبایی، ایمنی، دوام و عملکرد فنی بهترین نتیجه را در پروژه ایجاد کند.
