حتماً بارها هنگام تردد در فضاهای شهری با ساختمانهایی روبهرو شدهاید که سنگها یا پنلهای پوسته خارجی آنها دچار ترکخوردگی شدید، لقشدگی یا حتی سقوط به معابر عمومی شدهاند. جدا شدن و ریزش متریال پوششی نهتنها چهره بصری و ارزش اقتصادی یک پروژه ساختمانی را خدشهدار میکند، بلکه تهدیدی فوقالعاده جدی و غیرقابلجبران برای سلامت شهروندان و ایمنی عابران پیاده محسوب میشود. اما ریشه اصلی این حوادث چیست و چگونه میتوان پایداری بلندمدت سازه را تضمین کرد؟ تحقیقات فنی در آسیبشناسی سازهها نشان میدهد که علت بنیادین لق شدن یا ریزش پوشش خارجی، عدم اجرای اصولی شاسی کشی نما و نقص در پیادهسازی سازه نگهدارنده است.
امروزه با پیچیدهتر شدن طرحهای معماری و تنوع متریالهای پوششی، اجرای یک زیرسازی استاندارد به ستون فقرات پوسته خارجی هر سازه تبدیل شده است. در این مقاله تخصصی از گروه مهندسی آهن نما، قصد داریم به بررسی موشکافانه مفاهیم کلیدی از جمله شاسی کشی ساختمان ، مراحل فنی و دیتیلهای گامبهگام اجرایی، استانداردهای ایمنی و فاکتورهای تعیینکننده قیمت در اجرای شاسی کشی نما بپردازیم تا دیدی جامع و کاربردی در اختیار سازندگان و کارفرمایان قرار گیرد.

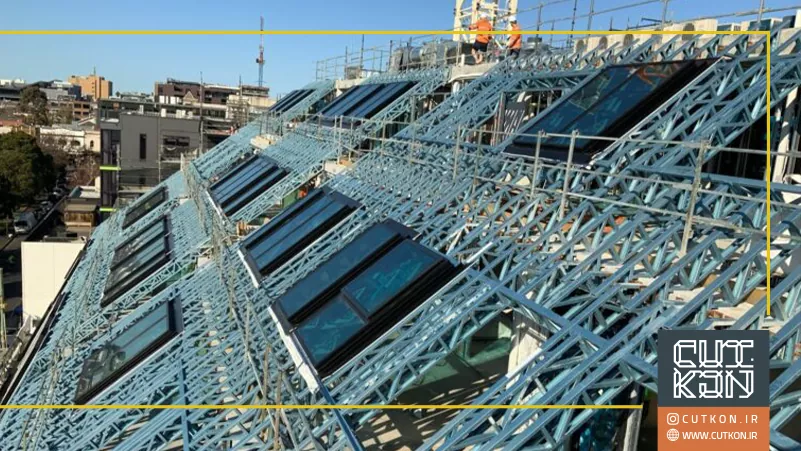

شاسی کشی ساختمان چیست؟
شاسی کشی نما به مجموعهای از فرآیندهای مهندسی، محاسباتی، نقشهکشی و آهنگری گفته میشود که با استفاده از مقاطع فولادی گوناگون (مانند قوطی، نبشی، ناودانی و سپری) بستری تراز، شاقول و مستحکم را برای نصب متریال نهایی روی بدنه سازه ایجاد میکند. به بیان سادهتر، شاسی کشی ساختمان در بخش پوسته خارجی، نقش اسکلت پنهان و باربر نما را بر عهده دارد و بار مرده مصالح و بارهای جانبی را بدون واسطه به تیرها و ستونهای اصلی منتقل میسازد.
در دهههای گذشته به دلیل غلبه مصالح سنتی مانند آجر ملاتی، نیازی به احداث شبکههای پیچیده فلزی حس نمیشد. اما در معماری معاصر، با ورود دیوارهای پیشساخته، المانهای بتن اکسپوز و ظهور سبکهای نوین نظیر نمای فلزی، اجرای سازه نگهدارنده فولادی به یک الزام غیرقابلچشمپوشی و آییننامهای تبدیل شده است. بدون اجرای یک سیستم استاندارد در شاسی کشی ساختمان ، امکان پیادهسازی هندسههای پیشرفته و تضمین پایداری در برابر نیروهای مخرب محیطی وجود نخواهد داشت.
اهمیت محاسبات فنی و مهندسی در شاسی کشی نما
اجرای شاسی کشی نما فراتر از یک جوشکاری ساده در کارگاه ساختمانی است؛ این فرآیند مستلزم محاسبات دقیق تنش، کمانش و پایداری سازهای است. شبکه فولادی پیادهشده در شاسی کشی ساختمان باید بتواند در طول دههها بدون تغییر شکل و خمش، در برابر سه نیروی اساسی مقاومت کند:
- بار مرده (Dead Load): وزن خالص متریال پوششی (سنگهای گرانیت یا تراورتن، سرامیک پرسلانی، پنلهای سنگین و ملات اتصال).
- بار زنده ناشی از باد (Wind Load): فشارهای دینامیکی و مکشهای شدیدی که به خصوص در طبقات بالایی برجها ایجاد میشوند؛ عدم استحکام در شاسی کشی نما میتواند به کنده شدن پنلها تحت مکش باد بینجامد.
- بارهای دینامیکی ناشی از زلزله (Seismic Load): انعطافپذیری و کنترل ارتعاش در اتصالات مهار نما به منظور جلوگیری از تخریب برشی در حین تکانهای لرزهای.
مهندسان ناظر پیش از آغاز مرحله آهنگری، با بررسی دفترچه محاسبات و پلانهای معماری، فواصل المانهای عمودی و افقی در شاسی کشی نما را تعیین میکنند تا توزیع بار در کل اسکلت سازه با ایمنی کامل انجام شود.
انواع سیستمهای شاسی کشی نما بر اساس متریال پوششی
بسته به اینکه پوسته بیرونی از چه جنسی باشد و با چه متدی مهار گردد، شیوه طراحی و اجرای شاسی کشی ساختمان به دستهبندیهای زیر تفکیک میشود:
۱. شاسی کشی نمای بتنی و بتن اکسپوز
پنلهای بتن اکسپوز به علت جرم حجمی بالا و ضخامت قابلتوجه، نیازمند شبکه فولادی سنگین هستند. در این سیستم، شاسی کشی نما با قوطیهای ضخیم (مانند مقاطع ۸۰×۸۰ یا ۱۰۰×۱۰۰ میلیمتر) و پلیتهای تقویتشده اجرا میشود. پلیتهای فولادی با رولبولتهای گالوانیزه قوی به تیر و ستون متصل شده و مقاطع شاسی با الکترودهای متناسب روی آنها جوش داده میشوند. مقاومت در برابر رطوبت و جلوگیری از پدیده خوردگی در اتصالات زیرسازی این نما، اولویت اصلی به شمار میرود.

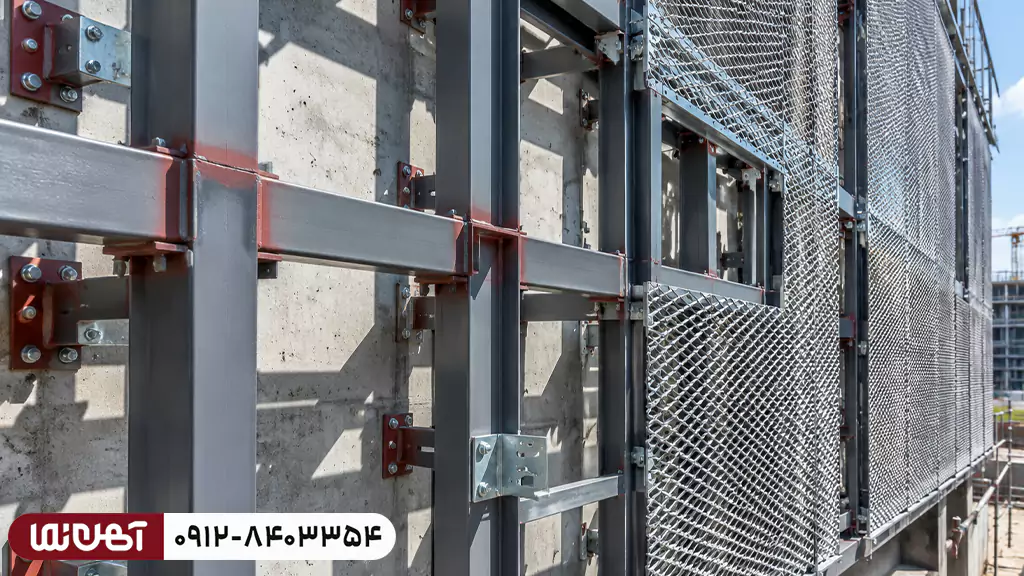

۲. شاسی کشی نمای سیمانی (سیمانکاری و رابیتسبندی)
در سیستمهای سیمانکاری سنتی یا شسته، اساس زیرسازی بر پایه رابیتسبندی استوار است. در این متد، شبکه اصلی شاسی کشی ساختمان به وسیله قوطیها و میلگردهای فرعی شکل میگیرد و سپس توریهای رابیتس گالوانیزه روی آن محکم بسته میشوند. برای دستیابی به حداکثر چسبندگی، رابیتسها معمولاً به صورت دو لایه و موجدار نصب میگردند تا پیوند مکانیکی قویتری میان اندود سیمانی و شبکه شاسی کشی نما برقرار شود.
۳. شاسی کشی نمای سنگی (سیستم تر و سیستم خشک)
نماهای سنگی از پرریسکترین بخشهای ساختوساز هستند. امروزه در کنار روشهای مهار ملاتی (اسکوپ)، تکنولوژی نمای خشک سنگی رواج یافته است. در این شیوه از شاسی کشی ساختمان ، دیگر ملات ماسهسیمان وجود ندارد؛ بلکه شیارهای افقی در لبه سنگ ایجاد شده و این قطعات بر روی ریلهای آلومینیومی و زیرسازی فولادی سوار میشوند. این راهکار در شاسی کشی نما ، خطر سقوط سنگ ناشی از یخزدگی آب و جدا شدن ملات را به صفر میرساند.

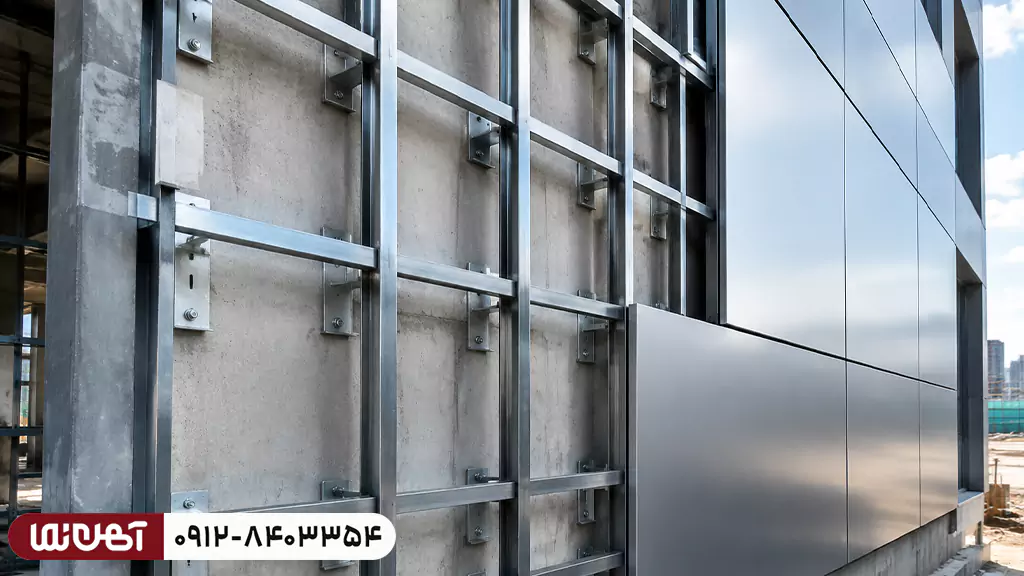

۴. شاسی کشی نمای کامپوزیت
ورقهای آلومینیوم کامپوزیت به دلیل وزن کم، عایقبندی و فرمپذیری، کاربرد گستردهای دارند. در پیادهسازی نمای کامپوزیت ، از پروفیلهای قوطی فولادی سبکتر (مانند ۴۰×۴۰ میلیمتر) برای ایجاد بستر تراز استفاده میشود. اتصالات در این روش معمولاً با پیچهای سرمتهای ضدزنگ و نوارهای درزگیر لاستیکی صورت میگیرد و فضای خالی بین پنلها توسط فومهای پلیاورتان ضدآب پر میشود تا عایق صوتی و حرارتی کاملی در بستر شاسی کشی نما حاصل گردد.
۵. شاسی کشی پوستههای مشبک و مدرن
در پروژههای شاخص معماری، ساختارهای پوسته دوم نظیر نمای استرچ متال با بافتهای سهبعدی و تورهای کششی فولادی اجرا میشوند. زیرسازی این پوستهها به علت نیاز به عبور نور و پنهانسازی مهارها، به مهندسی بسیار دقیق و اجرای اتصالات مخفی در دل شاسی کشی ساختمان وابسته است.
جدول مقایسه مشخصات فنی در انواع شاسی کشی ساختمان
مراحل گامبهگام اجرای مهندسی شاسی کشی نما
رعایت ترتیب در مراحل اجرایی، عاملی کلیدی در بالا بردن ضریب اطمینان زیرسازی است. این سلسلهمراتب فنی چه در ساخت یک پروژه مسکونی نوساز و چه در پروژههای نوسازی مانند بازسازی ویلا با دقت بالایی پیادهسازی میشود:
[طراحی فاز ۲ و نقشهبرداری]
↓
[انتخاب مقاطع فولادی استاندارد]
↓
[نصب پلیتها و دستکهای اتصال به اسکلت]
↓
[شاقولکاری، قپاناندازی و تراز لیزری]
↓
[جوشکاری شبکه اصلی و فرعی شاسی]
↓
[پوشش ضدزنگ و کنترل کیفیت نهایی]
۱. نقشهبرداری، طراحی سهبعدی و تاییدیه مهندسی
نخستین مرحله، تهیه نقشههای فاز ۲ شاسیکشی بر اساس طرح معماری است. تمامی شکستها، قوسها، زاویهها و بازشوها باید به طور دقیق روی نقشههای اجرایی پیاده شوند. ابعاد مقاطع فولادی و دیتیل اتصالات در شاسی کشی ساختمان باید با ضوابط شهرداری و مقررات ملی ساختمان تطابق داشته باشد تا از بروز اضافه پیشآمدگی یا تداخل با حریم معبر جلوگیری گردد.
۲. گزینش مقاطع فولادی متناسب با شرایط اقلیمی
انتخاب آلیاژ و ضخامت پروفیلها متناسب با بار وارده و رطوبت محیط صورت میگیرد. در مناطق با رطوبت بالا، استفاده از مقاطع گالوانیزه یا اعمال پوششهای محافظ اپوکسی روی تمام سطوح شبکه شاسی کشی نما الزامی است تا از اکسیداسیون زودرس جلوگیری شود.
۳. نصب پلیتها و مهاربندی به سازه اصلی
در سازههای بتنی و فلزی، باید صفحات فولادی (پلیت) در ترازهای مشخص با فاصله استاندارد (معمولاً حداکثر ۱.۲ متر) تعبیه شوند. در صورتی که این صفحات در مرحله اسکلتبندی پیشبینی نشده باشند، عملیات کاشت رولبولت یا انکربولتهای تخصصی انجام میشود. این پلیتها به عنوان نشیمنگاه دستکهای شاسی کشی ساختمان عمل میکنند.
۴. قپاناندازی، ریسمانکشی و تنظیم خطوط تراز
برای رفع هرگونه ناشاقولی ناشی از خطاهای اسکلت بتنی یا فلزی، از قپانهای سنگین یا شاقولهای لیزری سرتاسری استفاده میشود. این مرحله از حیاتیترین بخشهای شاسی کشی نما است؛ زیرا هرگونه انحراف چند میلیمتری در این مرحله، در ارتفاعات بالا موجب اعوجاج کامل صفحه نما خواهد شد.

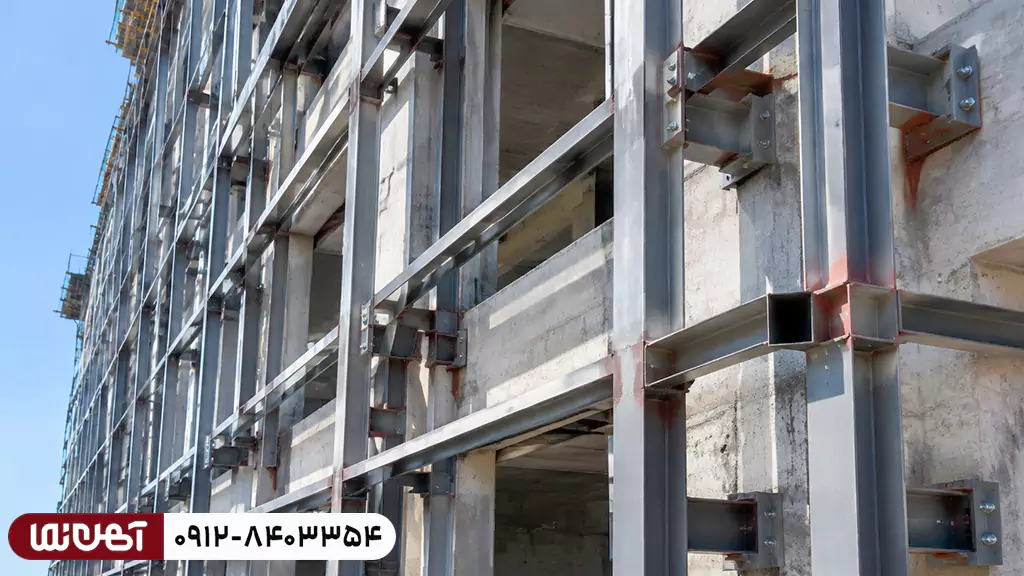

۵. جوشکاری و ساخت شبکه شاسی کشی ساختمان
پس از تثبیت خطوط راهنما، پروفیلهای اصلی به صورت عمودی (ستونچهها) و افقی (کمربندها) طبق نقشههای محاسباتی به پلیتها جوش داده میشوند. تمامی اتصالات جوشی در شاسی کشی نما باید توسط استادکاران دارای گواهینامه مهارت و با الکترودهای متناسب انجام شود تا مقاومت الاستیک اتصال حفظ گردد.
۶. اعمال پوشش محافظ و کنترل کیفیت
پس از پاکسازی سربارههای جوش، تمام سطوح مقاطع فولادی با دو دست رنگ ضدزنگ باکیفیت پوشانده میشوند تا ماندگاری و استحکام شاسی کشی ساختمان در برابر نفوذ رطوبت برای سالیان متمادی تضمین شود.
بررسی عوامل مؤثر بر قیمت شاسی کشی نما و ساختمان
تعیین هزینه دقیق برای اجرای زیرسازی بدون بررسی میدانی امکانپذیر نیست، زیرا مؤلفههای متعددی بر برآورد نهایی قیمت شاسی کشی ساختمان اثرگذار هستند:
- ارتفاع و تعداد طبقات بنا: پروژههای بلندمرتبه به دلیل سختی حمل مصالح در ارتفاع، الزام به نصب داربستهای ویژه و رعایت پروتکلهای ایمنی، هزینه دستمزد بالاتری در اجرای شاسی کشی نما دارند.
- پیچیدگیهای هندسی و معماری: نماهای دارای شکستهای مکرر، فرمهای منحنی، حجمپردازیهای عمیق یا المانهای رومی، زمان بری جوشکاری و دقت ساخت زیرسازی را افزایش داده و در نتیجه بر قیمت شاسی کشی ساختمان میافزایند.
- قیمت روز مقاطع فولادی و تناژ مصرفی: از آنجا که بخش اعظم هزینهها مربوط به قوطی، نبشی و پلیت است، نوسانات بازار آهن تأثیر مستقیمی بر بودجه کلی شاسی کشی نما خواهد داشت.
- نوع متریال پوشش خارجی: بار مرده سنگین در برخی نماها استفاده از پروفیلهای گوشتدار و اتصالات تقویتی را اجتنابناپذیر میکند که به بالا رفتن تناژ فولاد در شاسی کشی ساختمان منجر میشود.
- متراژ کل و تیپبندی کار: در پروژههایی با مساحت وسیع، امکان سرشکن شدن هزینههای بالاسری و در نتیجه کاهش هزینه اجرای هر مترمربع شاسی کشی نما فراهم میگردد.
نکات کلیدی جهت افزایش طول عمر شاسی کشی ساختمان
برای دستیابی به یک سازه نگهدارنده پایدار، توجه به دستورالعملهای زیر ضروری است:
- در نظر گرفتن درزهای انقطاع و ژوئنهای حرارتی: مقاطع فولادی در برابر تغییرات دما دچار انبساط و انقباض میشوند؛ تعبیه درزهای حرارتی مناسب در فواصل مشخص از تاب برداشتن کل سیستم شاسی کشی نما پیشگیری میکند.
- استفاده از قطعات گالوانیزه در مهارها: پیچها، رولبولتها و تسمههای واسط در شبکه شاسی کشی ساختمان باید دارای پوشش گالوانیزه گرم باشند تا خطر زنگزدگی از بین برود.
- بازرسی چشمی و تست جوش: بررسی یکنواختی گرده جوش و عدم وجود تخلخل، متضمن عملکرد یکپارچه سازه در برابر بارهای جانبی است.
- تطابق کامل با دیتیلهای اجرایی: هیچگونه تغییر سلیقهای در ضخامت یا ابعاد قوطیهای شاسی کشی نما نباید بدون مجوز محاسب سازه اعمال شود.
جمعبندی
طراحی مهندسی و اجرای استاندارد شاسی کشی نما ضامن ایمنی، ایستایی پایدار و ماندگاری طرحهای معماری در سراسر طول عمر یک بنا است. بیتوجهی به کیفیت متریال فولادی یا سپردن کار به افراد غیرمتخصص در مرحله اجرای شاسی کشی ساختمان ، ریسک بروز خسارات جانی و هزینههای بازسازی سنگین را به شدت بالا میبرد.
مجموعه مهندسی و تخصصی آهن نما با برخورداری از تجهیزات پیشرفته نقشهبرداری، تیمهای آهنگری حرفهای و نظارت مهندسی مستمر، مجری معتمد انواع زیرسازیهای سنگین و پوستههای مدرن ساختمانی در سراسر کشور است تا سازهای ایمن، زیبا و ماندگار را برای کارفرمایان تضمین نماید.
