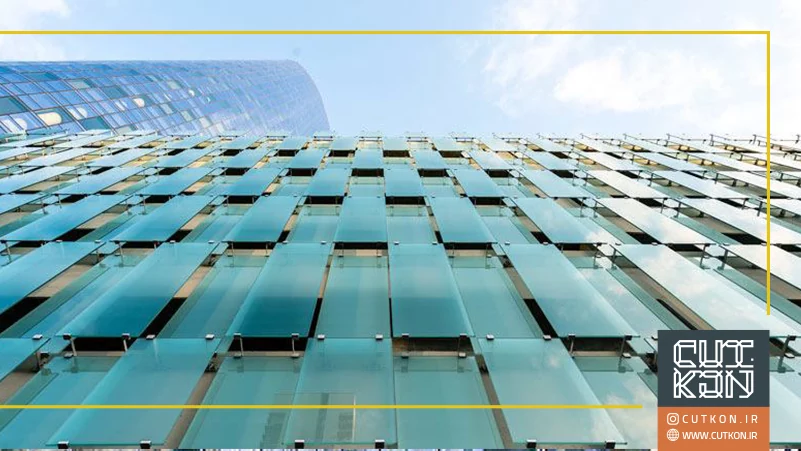

صفر تا صد طراحی و اجرای نمای شیشه ای ساختمان

در جهان معماری و مهندسی عمران معاصر، طراحی نمای شیشه ای و پیاده‌سازی اصولی آن یکی از شاخص‌ترین، جذاب‌ترین و مدرن‌ترین تحولات در توسعه نمای بیرونی ساختمان‌ها محسوب می‌شود. این فرآیند مهندسی که از صفر تا صد از طراحی اولیه مفهومی، مدلسازی فاز دو و محاسبات ایستایی گرفته تا پیاده‌سازی دقیق کارگاهی، را در بر می‌گیرد، تأثیر بنیادینی بر زیبایی‌شناسی، هویت شهری و راندمان مصرف انرژی پروژه‌ها دارد.

کاربرد مهندسی شیشه به عنوان پوسته اولیه بنا، نور طبیعی خورشید را به اعماق پلان معماری کشانده و احساس گستردگی، شفافیت و پویایی را به ساکنان هدیه می‌دهد. گروه تخصصی آهن نما به عنوان یکی از مجموعه‌های پیشگام در صنعت ساختمان، در این مقاله تخصصی به تحلیل صفر تا صد مبانی، انواع سیستم‌ها، چالش‌ها، روش‌های مهندسی و عوامل تعیین‌کننده هزینه نمای شیشه ای می‌پردازد.

نمای شیشه ای چیست؟

نمای شیشه ای یک عنصر معماری مدرن و پوسته خارجی پیشرفته است که بخش عمده یا تمامی سطح بیرونی سازه را به وسیله پنل‌های شیشه‌ای مقاوم و سازه‌های نگهدارنده سبک آلومینیومی یا فولادی پوشش می‌دهد. هدف اساسی در این رویکرد خلاقانه، محو کردن مرز صلب میان درون و بیرون ساختمان، خلق جلوه‌های بصری خیره‌کننده و در عین حال بهینه‌سازی عملکردهای زیست‌محیطی است.

در دهه‌های گذشته، شیشه تنها به عنوان یک بازشو یا پنجره سنتی شناخته می‌شد؛ اما امروزه با ظهور فناوری‌های نانو، پوشش‌های کنترل‌کننده اشعه فرابنفش (Low-E) و پروفیل‌های عایق ترمال بریک، نمای شیشه ای به یک سیستم دیوار پرده‌ای هوشمند و خودایستا بدل گردیده است.

این سیستم قادر است علاوه بر مقاومت در برابر شدیدترین بارهای باد و تکانه‌های ناشی از زلزله، به مثابه سپری حرارتی عمل کرده و در زمره راهکارهای بنیادین معماری سبز و پایدار طبقه‌بندی شود. مهندسان در مجموعه آهن نما همواره تأکید دارند که این سبک از نما، چشم‌اندازهای پانورامای وسیعی خلق می‌کند که تعامل ساکنان با محیط پیرامونی را به حداکثر می‌رساند.

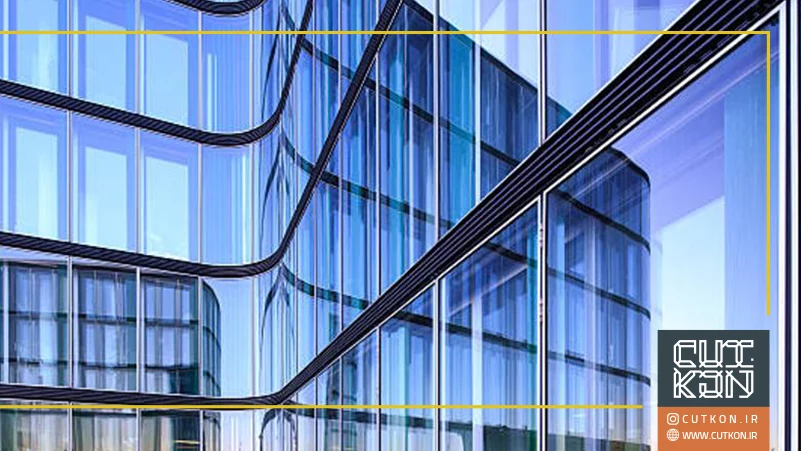

انواع نمای شیشه ای

شناخت دقیق و مهندسی سیستم‌های متنوع پیش از هرگونه تصمیم‌گیری برای انتخاب و طراحی نمای شیشه ای، پیش‌نیاز قطعی موفقیت پروژه است. هر سازه بر مبنای ارتفاع، اقلیم جغرافیایی، کاربری (مسکونی، تجاری، اداری یا عمومی) و بودجه کارفرما نیازمند ساختار شیشه‌ای ویژه‌ای است:

۱. نمای شیشه ای فریم لس (Frameless Glass Facade)

نمای شیشه ای فریم لس از پیشرفته‌ترین گزینه‌ها در معماری مینیمال به شمار می‌آید. در این سیستم، شیشه‌ها بدون وجود مقاطع آلومینیومی نمایان در سطح خارجی روی فریم‌های مخصوص سوار می‌شوند. آنچه ناظر خارجی مشاهده می‌کند، سطحی کاملاً صاف و یکپارچه از شیشه است که تنها درزهای چند میلی‌متری لاستیک‌های سیلیکونی یا EPDM آن‌ها را از یکدیگر تفکیک کرده است.

مزایای چشمگیر این سیستم شامل افزایش فوق‌العاده سطح روشنایی طبیعی، عدم انسداد دید بصری، سرعت در اجرای مدولار و ایجاد عایق‌بندی صوتی و حرارتی با بکارگیری شیشه‌های چندجداره است. با وجود این مزایا، اجرای این نما به دلیل نیاز به دقت میلی‌متری در شاقول‌سازی و آب‌بندی با چسب‌های سیلیکون استراکچرال، مستلزم تخصص اجرایی بسیار بالاست.

۲. نمای شیشه ای کرتین وال (Curtain Wall)

سیستم دیوار پرده‌ای یا کرتین وال، پوسته‌ای مجزا و خودایستا است که هیچ‌گونه بار مرده‌ای از طبقات ساختمان را تحمل نمی‌کند، بلکه تنها بار باد وارده بر سطح خود و وزن پنل‌ها را مستقیماً به اسکلت و دیافراگم اصلی سازه منتقل می‌سازد.

• کرتین وال لامل یا استیک (Stick System): در این شیوه، پروفیل‌های عمودی (مولیون) و افقی (ترنزوم) در محل کارگاه نصب شده و سپس شیشه‌ها در میان آن‌ها جای‌گذاری می‌شوند.
• کرتین وال یونیتایز (Unitized System): پنل‌ها به شکل قطعات مدولار کامل در کارخانه همراه با شیشه‌ها مونتاژ شده و با جرثقیل در پروژه نصب می‌گردند که بالاترین سرعت و دقت عایق‌بندی را ثبت می‌کند.

کارشناسان آهن نما پیاده‌سازی سیستم کرتین وال را به عنوان ایده‌آل‌ترین گزینه برای برج‌ها، آسمان‌خراش‌ها و مجتمع‌های تجاری بزرگ پیشنهاد می‌کنند.

۳. نمای شیشه ای اسپایدر (Spider Glass System)

برای فضاهایی نظیر ورودی هتل‌های بین‌المللی، فرودگاه‌ها، مراکز تجاری مجلل و شوروم‌ها که نیازمند شفافیت مطلق و حذف حداکثری خطوط پروفیل هستند، نمای اسپایدر گزینه‌ای بی‌رقیب است. در این شیوه، صفحات شیشه‌ای لمینت یا سکوریت ضخیم توسط قطعات بازودار فلزی با جنس استیل ۳۱۶ ضدزنگ (شبیه به پاهای عنکبوت) در چهار گوشه مهار می‌شوند. این اتصالات به کابل‌های کششی، ستون‌های شیشه‌ای (Glass Fin) یا لوله‌های فولادی سازه متصل هستند.

۴. سیستم‌های تکمیلی و اکسسوری‌های نما

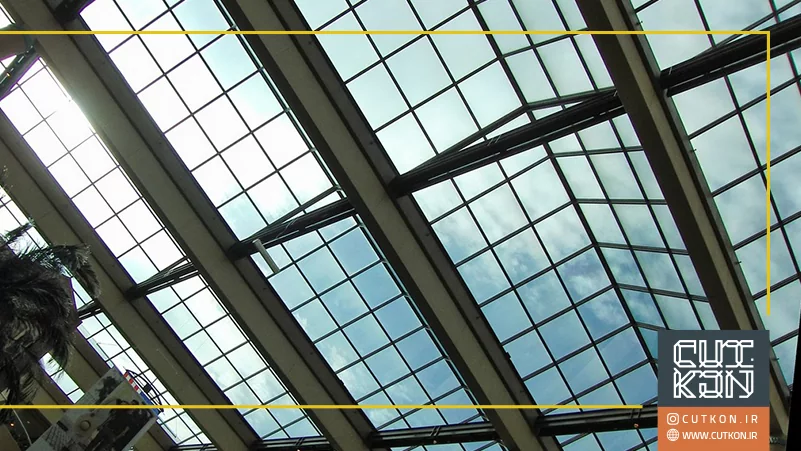

• نمای شیشه ای اسکای لایت (Skylight): نورگیرهای شیشه‌ای سقفی ثابت یا متحرک که به طور چشمگیری نور را به آتریوم‌ها و مرکز سازه هدایت می‌کنند.
• هندریل شیشه ای (Glass Handrail): نرده‌های محافظتی فوق‌مقاوم برای جان‌پناه تراس‌ها، روف‌گاردن و بالکن‌ها که شفافیت بصری را حفظ می‌کنند.
  1. راندمان حرارتی و صوت: استفاده از شیشه‌های دوجداره و سه‌جداره، شیشه‌های لمینت و سکوریت با فواصل هوایی استاندارد و گاز آرگون، عملکرد حرارتی و صوتی نمای شیشه‌ای را به حداکثر می‌رساند.
  2. آب‌بندی و درزبندی سیستماتیک: به‌کارگیری چسب‌های سیلیکون استراکچرال، لاستیک‌های EPDM و طراحی کانال‌های هدایت آب و میعان، مانع از نفوذ رطوبت به داخل سیستم نمای شیشه‌ای می‌شود.

ایمنی و مقاومت در برابر زلزله و باد: طراحی مدولار پنل‌ها و براکت‌های نگهدارنده در نمای شیشه‌ای باید به‌گونه‌ای باشد که جابه‌جایی‌های نسبی طبقات (Drift) در هنگام زلزله را مستهلک کرده و ایمنی سرنشینان ساختمان را در شدیدترین شرایط جوی و فشارهای باد تضمین نماید.پارتیشن و بالکن شیشه ای: دیواره‌های شیشه‌ای بازشو، ریلی یا آکاردئونی که کاربری‌های منعطفی در تفکیک فضایی ایجاد می‌نمایند.

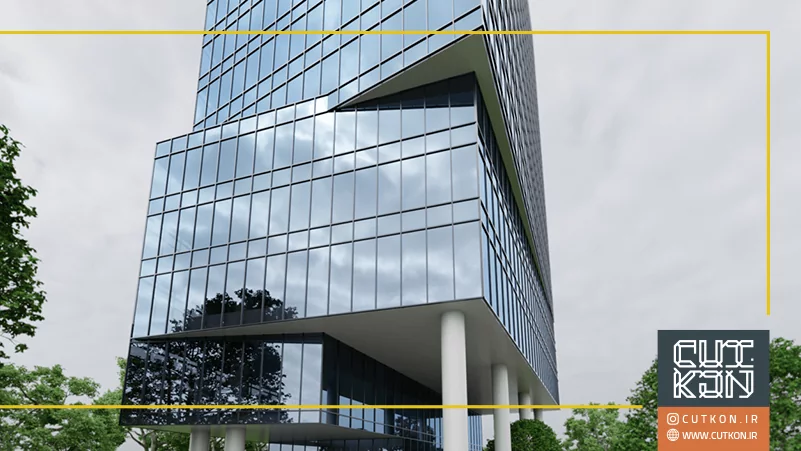

مزایا و نقاط قوت طراحی و اجرای نمای شیشه ای

سرمایه‌گذاری روی پوسته شیشه‌ای منافع فراوانی در ابعاد معمارانه، روانی و محیط‌زیستی به ارمغان می‌آورد:

۱. ارتقای راندمان مصرف انرژی و ورود نور: ورود نامحدود نور طبیعی روز نیاز به سیستم‌های روشنایی الکتریکی را در طول روز به صفر نزدیک کرده و ریتم شبانه‌روزی ساکنان را بهبود می‌بخشد.

۲. زیبایی‌شناسی مدرن و شکوه سازه: بازتاب آسمان و مناظر شهری روی بدنه ساختمان، جلوه‌ای پویا، گران‌قیمت و بسیار های‌تک (High-Tech) به کل محله یا منطقه می‌بخشد.

۳. پایداری، دوام و عدم پوسیدگی: شیشه بر خلاف متریال سنتی مانند گچ، آجر، سنگ نامرغوب یا بتن، دچار خوردگی اسیدی، شوره‌زدگی و پوسیدگی نمی‌شود و تا دهه‌ها فرم اولیه خود را حفظ می‌کند.

۴. کاهش بارهای مرده سازه: با توجه به وزن سبکتر شیشه و پروفیل‌های آلومینیومی نسبت به دیوارهای ضخیم سنتی و سنگ‌کاری، وزن کلی ساختمان به شدت سبک شده و مقاومت کل پروژه در برابر زلزله ارتقا می‌یابد.

چالش های نمای شیشه ای

علیرغم تمام مزایا، اگر اجرای نمای شیشه ای بدون محاسبات استاندارد مهندسی و نظارت کارشناسی انجام شود، پروژه با معضلاتی روبرو خواهد شد:

• افزایش دمای داخلی (اثر گلخانه‌ای): نفوذ بدون مهار تابش مستقیم خورشید می‌تواند بار سرمایشی موتورخانه را چند برابر کند. تیم مهندسی آهن نما این چالش را با بهره‌گیری از شیشه‌های دوجداره سان‌انرژی (Sun-Energy) و پوشش‌های بازتابی کنترل می‌نماید.
• شکنندگی در برابر ضربات فیزیکی: انتخاب اشتباه شیشه‌های خام به جای شیشه‌های فرآوری‌شده، ریسک جانی بالایی دارد؛ الزام به استفاده از شیشه‌های سکوریت-لمینت شده با ضخامت‌های منطبق بر نشریه‌های سازمان نظام مهندسی این خطر را کاملاً منتفی می‌سازد.
• مسئله نظافت و نگهداری مستمر: نشستن ذرات غبار، آلودگی و باران‌های اسیدی روی شیشه‌ها به مرور شفافیت آن را کاهش می‌دهد. در برج‌های بلندمرتبه، تعبیه سیستم‌های کلایمر (BMU) یا استفاده از شیشه‌های خودتمیزشونده (Self-Cleaning) با پوشش دی‌اکسید تیتانیوم که با آب باران آلودگی را می‌شویند، راه‌حل نهایی این چالش است.

مطالعه بیشتر: اجرای نمای فلزی

اجرای نمای شیشه ای

رسیدن به کیفیت نهایی بدون نشتی آب و صدا، نیازمند رعایت سلسله‌مراتبی مهندسی در کارگاه است:

[نقشه‌برداری دقیق از اسکلت سازه با توتال استیشن]
 ↓
[تولید و جوشکاری پلیت‌ها و براکت‌های فولادی در فونداسیون نما]
 ↓
[نصب استراکچر آلومینیومی (مولیون‌ها و ترنزوم‌ها)]
 ↓
[عایق‌بندی و نصب لاستیک‌های آب‌بند EPDM]
 ↓
[نصب جام‌های شیشه‌ای توسط وکیوم‌لیفت‌های صنعتی]
 ↓
[تزریق چسب‌های پلی‌یورتان و سیلیکون ساختمانی استاندارد]

۱. تحلیل سازه‌ای بر مبنای بار باد (Wind Load Calculation): فشار باد در طبقات بالایی بر اساس مبحث ششم مقررات ملی ساختمان باید با نرم‌افزارهای تحلیلی محاسبه گردد تا ممان اینرسی پروفیل‌های آلومینیومی به درستی انتخاب شود.

۲. درزبندی چندلایه (Dual Weather-Sealing): استفاده از چسب‌های نامرغوب غیرسلیکونی یا لاستیک‌های PVC به جای EPDM کره‌ای یا آلمانی باعث می‌شود پس از دو سال، نما در برابر بارش‌های شدید پاییزه نشت پیدا کند.

۳. تراز و شاقول مداوم با لیزرهای سه‌بعدی: هرگونه انحراف حتی ۲ میلی‌متری در راستای عمودی مولیون‌ها می‌تواند در نصب شیشه‌های بالاتر موجب تنش خمشی و شکستن غیرمنتظره جام‌ها شود.

محاسبات و طراحی نقشه های تخصصی نمای شیشه ای

طراحی نمای شیشه‌ای یکی از حساس‌ترین و تخصصی‌ترین مراحل در مهندسی ساختمان مدرن است که اجرای بی‌نقص آن به دانش فنی پیشرفته و محاسبات دقیق سازه‌ای وابسته است. فرآیند مهندسی و طراحی نقشه‌های نمای شیشه ای تنها به زیبایی بصری محدود نمی‌شود؛ بلکه شامل ارزیابی دقیق کاربری پروژه، موقعیت جغرافیایی، شرایط اقلیمی و برآورد بهینه هزینه‌ها برای انتخاب بهترین متریال است.

در اجرای اصولی نمای شیشه ای ساختمانی، طراحی و مهندسی سازه‌های نگهدارنده از جمله سیستم‌های پرکاربرد نظیر کرتین وال (Curtain Wall)، نمای شیشه‌ای اسپایدر (Spider Glass) و سیستم‌های پیش‌ساخته یونیتایز (Unitized Glass Facade) انجام می‌پذیرد. همچنین، محاسبه دقیق بارهای وارده بر سازه نمای شیشه‌ای شامل بارهای مرده، بار زنده، فشار باد و بارهای لرزه‌ای جانبی، پیش‌نیاز اصلی تهیه نقشه‌های فاز دو و نقشه‌های شاپ دراوینگ (Shop Drawing) برای نصب و اجرای بدون نقص پنل‌ها است.

نرم‌افزارهای مهندسی در مدلسازی و تحلیل سازه نمای شیشه‌ای

دقت در تحلیل رفتار سازه‌ای نمای شیشه ای مدرن مستلزم بهره‌گیری از نرم‌افزارهای تخصصی و محاسباتی روز دنیا است:

• ETABS و SAFE: جهت تحلیل دقیق بارهای استاتیکی و دینامیکی وارد بر پروفیل‌ها، زیرسازی‌های فلزی و لنگرهای اتصالات نمای شیشه‌ای.
• AutoCAD و Revit (BIM): برای مدلسازی سه‌بعدی، رفع تداخلات سازه‌ای و استخراج دقیق جزئیات و دیتایل‌های اجرایی در نقشه‌های نمای شیشه‌ای.

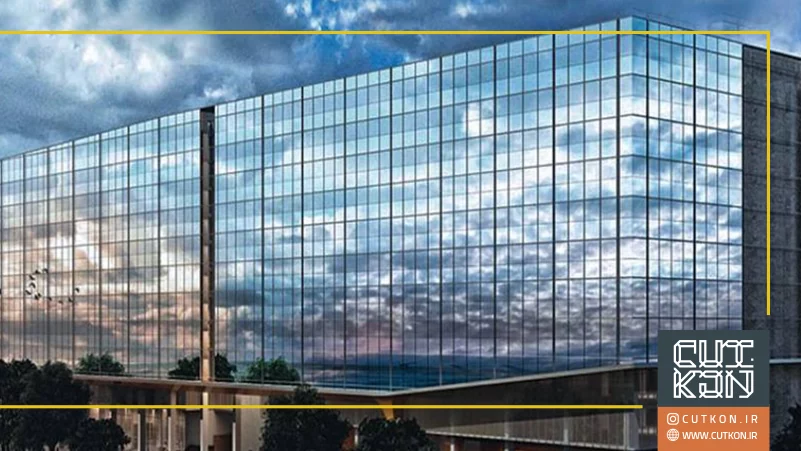

هزینه نمای شیشه ای ساختمان

یکی از پرتکرارترین سؤالات سازندگان و کارفرمایان، نحوه محاسبه و برآورد هزینه نمای شیشه ای در هر مترمربع است. این عدد برآیندی از شاخص‌های متنوع فنی و مهندسی است:

۱. تیپ شیشه و تعداد جداره‌ها

شیشه‌های ساده شفاف تک‌جداره ارزان‌ترین و شیشه‌های سه‌جداره لمینت مجهز به پوشش‌های ضدگلوله، اکوستیک یا چاپ‌های سرامیکی (فریت)، دارای بالاترین سهم قیمتی هستند. ضخامت جام‌ها (از ۶ میل تا لایه‌های ۱۲+۱۲ میل) نیز در قیمت مواد اولیه اثرگذار است.

۲. نوع سیستم سازه‌ای و پروفیل آلومینیومی

قیمت پروفیل‌های آلومینیومی که از بیلت‌های ۶۰۶۳ استاندارد فابریک تولید شده و تحت رنگ‌پودری الکترواستاتیک یا فرآیند آنادایزینگ سخت قرار می‌گیرند، تفاوت قابل توجهی با ضایعات آلومینیوم بازیافتی دارد. همچنین ساختار اتصالات اسپایدر به دلیل استفاده از استیل‌های گرید دریایی ۳۱۶، متغیر قیمتی چشمگیری ایجاد می‌کند.

۳. هندسه و ارتفاع ساختمان

پروژه‌هایی که دارای شکستگی‌های متعدد، حجم‌های کرو (منحنی)، زوایای غیرقائمه و دهانه‌های بسیار بلند هستند، به ساخت و قطعه‌سازی سفارشی نیاز داشته و هزینه پرت شیشه‌ها را افزایش می‌دهند. کار در ارتفاعات زیاد به ماشین‌آلات دسترسی، داربست‌های ویژه و نیروهای راپل‌کار ماهر وابسته است که اجرت دستمزد را تحت تأثیر قرار می‌دهد.

عوامل مؤثر بر قیمت نمای شیشه ای ساختمان

نمای شیشه ای یکی از مدرن‌ترین، لوکس‌ترین و محبوب‌ترین نماهای ساختمانی است که نقش چشمگیری در ارزش افزوده ملک و بهینه‌سازی نور طبیعی دارد. با این حال، برآورد دقیق قیمت نمای شیشه‌ای به فاکتورهای متعدد فنی، اجرایی و متریال مصرفی وابسته است. شناخت دقیق عوامل تعیین‌کننده هزینه نمای شیشه ای به کارفرمایان و معماران کمک می‌کند تا بر اساس بودجه پروژه، مناسب‌ترین سیستم شیشه‌ای را انتخاب کنند.

در ادامه به بررسی کلیدی‌ترین مؤلفه‌های اثرگذار بر قیمت تمام‌شده نمای شیشه ای می‌پردازیم:

۱. نوع، ضخامت و فناوری شیشه مصرفی

نوع و مشخصات فنی نما های شیشه ای بیشترین سهم را در تعیین هزینه اجرای نمای شیشه‌ای دارند:

• تکنولوژی و لایه‌ها: استفاده از شیشه‌های دوجداره یا سه‌جداره، شیشه‌های لمینت، سکوریت و شیشه‌های ضدگلوله مستقیماً قیمت نمای شیشه ای را افزایش می‌دهد.
• پوشش‌های کنترل انرژی: استفاده از شیشه‌های Low-E (کم‌گسیل)، کنترل‌کننده اشعه UV، شیشه‌های سان‌انرژی (خورشیدی) یا شیشه‌های رنگی و مات‌شده نسبت به شیشه‌های فلوت معمولی، به دلیل عملکرد بهینه در عایق‌بندی حرارتی، بهای تمام‌شده بالاتری دارند و بر نرخ نهایی نمای شیشه‌ای اثر می‌گذارند.

۲. پیچیدگی طراحی معماری و هندسه پروژه

هندسه و فرم مدولار در معماری سازه، مستقیماً بر متراژ، دورریز و هزینه‌های طراحی و اجرای نمای شیشه ای تأثیرگذار است:

• سطوح یکنواخت، تخت و ماژول‌های استاندارد، قیمت هر متر مربع نمای شیشه ای را بهینه نگه می‌دارند.
• در مقابل، فرم‌های منحنی (Curved Glass)، زوایای تند، شکستگی‌های حجمی و المان‌های دکوراتیو غیرخطی، مستلزم تولید شیشه‌های خم و شاپ‌دراوینگ‌های سفارشی هستند که فرآیند تولید و قیمت نمای شیشه‌ای مدرن را به شکل چشمگیری افزایش می‌دهند.

۳. الزامات سازه‌ای و نوع سیستم نگهدارنده (پروفیل و اتصالات)

سیستم استراکچر انتخابی برای مهار بارهای مرده و فشارهای دینامیکی باد، از ستون‌های اصلی تأثیرگذار بر قیمت اجرای نمای شیشه ای است:

• نوع سیستم نما: تنوع سیستم‌های سازه‌ای مانند کرتین وال لامل (فیس‌کپ یا فریم‌لس)، سیستم‌های اسپایدری (کابلی یا لوله‌ای) و سیستم‌های یونیتایز، رنج متفاوتی از هزینه نمای شیشه ای را از نمای ارزان تا گران ایجاد می‌کنند.
• آلیاژ و یراق‌آلات: استفاده از پروفیل‌های آلومینیومی اختصاصی ترمال‌بریک، ضخامت مقاطع، لقمه‌ها، یراق‌آلات استنلس استیل ۳۱۶ و لچکی‌های تقویت‌کننده سازه، به‌طور مستقیم سطح قیمت مترمربع نمای شیشه ای را تغییر می‌دهند.

۴. شرایط دسترسی، ایمنی و دشواری عملیات نصب

مرحله نصب و پیاده‌سازی از دیگر بخش‌های تعیین‌کننده در فاکتور هزینه نمای شیشه ای است:

• ارتفاع و دسترسی پروژه: هرچه ارتفاع ساختمان بیشتر باشد، نیاز به کلایمر، داربست‌های مدولار، جرثقیل و بادکش‌های هیدرولیکی ویژه حمل جام‌های بزرگ افزایش یافته و هزینه‌های لجستیک بالا می‌رود.
• دستمزد و چالش‌های نصب: تیم‌های حرفه‌ای نصب و اب‌بندی که استانداردهای تست نشتی هوا و آب را رعایت می‌کنند، دستمزد بالاتری دارند؛ با این وجود، مهارت در اجرای دقیق، دوام و راندمان کلی نمای شیشه ای را برای سال‌ها تضمین کرده و از هزینه‌های آتی نگهداری جلوگیری می‌کند.

جمع‌بندی

نمای شیشه ای فراتر از یک پوشش خارجی، پیوند هوشمندانه‌ای میان راندمان مهندسی سازه، بهینه‌سازی مصرف انرژی و اوج زیبایی‌شناسی در معماری معاصر است. انتخاب و اجرای اصولی نمای شیشه ای ساختمان نه تنها ماهیت تعامل بنا با محیط پیرامون و جذب نور طبیعی را دگرگون می‌کند، بلکه به عنوان یک المان پایدار و ارزش‌آفرین، جلوه‌ای چشم‌نواز و آینده‌نگر به پروژه‌ها می‌بخشد.

امروزه، از برج‌های بلندمرتبه تجاری و اداری گرفته تا ویلاها و اقامتگاه‌های مدرن مسکونی، پتانسیل بالای انواع نمای شیشه ای چشم‌انداز معماری روز دنیا را بازتعریف کرده است. با تکیه بر محاسبات مهندسی دقیق، شناخت عوامل مؤثر بر قیمت نمای شیشه ای، انتخاب متریال استاندارد و اجرای صحیح دیتایل‌ها، می‌توان ساختاری خلق کرد که تبلوری بی‌نقص از امنیت، دوام و پیشگامی در طراحی باشد.
