تفاوت بار مرده و بار زنده ساختمان یکی از مهمترین موضوعات در طراحی و اجرای سازه است، زیرا هر ساختمان در طول عمر خود تحت تأثیر نیروهای ثابت و متغیر قرار میگیرد. بخشی از این نیروها به وزن دائمی اجزای سازه مربوط هستند و بخشی دیگر از حضور افراد، وسایل، تجهیزات و نحوه استفاده از ساختمان ایجاد میشوند.
محاسبه دقیق بارهای وارد بر ساختمان، در انتخاب مقاطع مناسب، طراحی تیر و ستون، تعیین ظرفیت سقف و فونداسیون و برآورد میزان مصرف مصالح اهمیت زیادی دارد. در صورتی که بار مرده و بار زنده بهدرستی تعیین نشوند، احتمال ایجاد خیز در سقف، تغییر شکل اعضای سازهای، افزایش هزینه ساخت و کاهش ایمنی ساختمان وجود خواهد داشت.

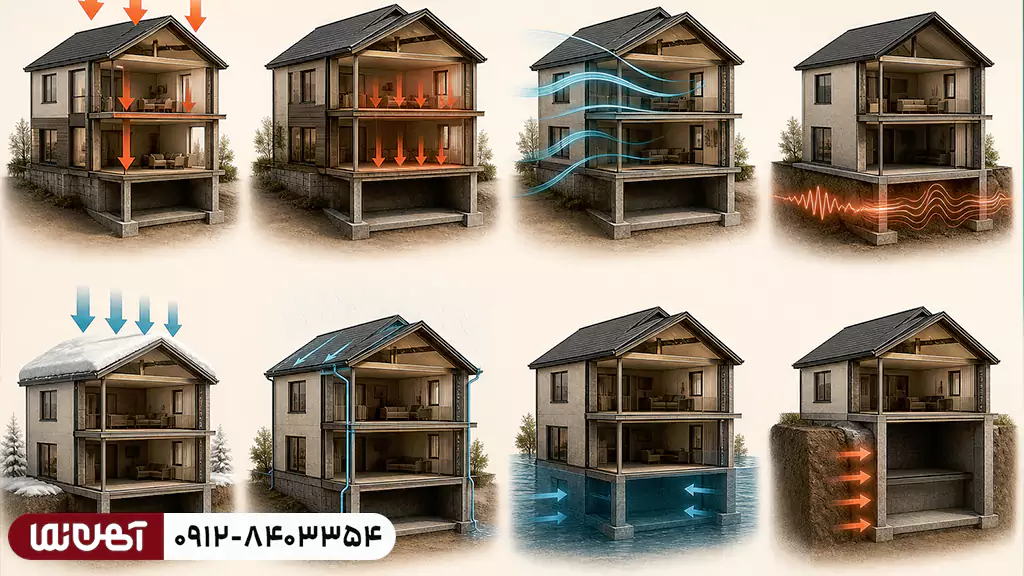

انواع بار وارد بر ساختمان
هر سازه در زمان بهرهبرداری با نیروها و وزنهای مختلفی روبهرو میشود. این نیروها ممکن است دائمی باشند یا در شرایط و زمانهای متفاوت تغییر کنند. در مهندسی عمران، به هر نیرویی که از داخل یا خارج به اجزای ساختمان مانند سقف، تیر، ستون، دیوار و فونداسیون وارد شود، بار ساختمان گفته میشود.
بارهای واردشده میتوانند در اعضای سازهای تنشهایی مانند فشار، کشش، خمش و برش ایجاد کنند. به همین دلیل، مهندس سازه پیش از انتخاب نوع سیستم سازهای، ابعاد تیر و ستون و میزان مصالح موردنیاز، باید همه بارهای مؤثر را بررسی کند. این کار علاوه بر افزایش ایمنی ساختمان، به کنترل مصرف فولاد و بتن و مدیریت هزینههای ساخت نیز کمک میکند.
بارهای ساختمان از نظر نوع اثرگذاری معمولاً در چند گروه اصلی قرار میگیرند که مهمترین آنها عبارتاند از: بار مرده، بار زنده، بار باد، بار برف، بار زلزله و بارهای حرارتی.
بار مرده ساختمان (Dead Load)
بار مرده به وزن ثابت و همیشگی اجزایی گفته میشود که پس از اجرای ساختمان، معمولاً جابهجا نمیشوند یا تغییر محسوسی ندارند. وزن سقف، تیرها، ستونها، دیوارهای داخلی و خارجی، کفسازی، نما، راهپله، عایقها و تأسیسات ثابت، همگی در دسته بار مرده قرار میگیرند.
برای مثال، دیوارهای باربر علاوه بر وزن خود، بخشی از بار سقف و طبقات بالاتر را نیز به فونداسیون منتقل میکنند. بنابراین، وزن دیوارها و سایر اجزای ثابت باید با دقت در طراحی تیرها، ستونها و پی ساختمان لحاظ شود. هرچه از مصالح سنگینتر در ساختوساز استفاده شود، میزان بار مرده سازه نیز افزایش پیدا میکند.
بار زنده ساختمان (Live Load)
بار زنده ساختمان به نیروهای موقتی و متغیری گفته میشود که از حضور افراد، وسایل و تجهیزات قابل جابهجایی ایجاد میشوند. وزن ساکنان، مبلمان، وسایل منزل، میز و صندلی، تجهیزات اداری، خودروهای پارکشده و کالاهای موجود در انبار، نمونههایی از بار زنده هستند.
مقدار بار زنده به کاربری فضا وابسته است. برای نمونه، بار زنده یک واحد مسکونی با بار زنده پارکینگ، سالن اجتماعات، انبار یا ساختمان اداری تفاوت دارد. در فضاهایی که تردد بیشتر یا تجهیزات سنگینتری وجود دارد، سازه باید برای تحمل بار زنده بالاتری طراحی شود.
در واقع، یکی از مهمترین موارد در بررسی تفاوت بار مرده و بار زنده ساختمان این است که بار مرده ماهیتی ثابت دارد، اما بار زنده بر اساس نحوه استفاده از فضا تغییر میکند. هر دو بار باید در طراحی سقف، تیر، ستون و فونداسیون در نظر گرفته شوند.
بار باد (Wind Load)
بار باد نیرویی است که در اثر برخورد جریان هوا با نمای ساختمان، دیوارها، پنجرهها و بام ایجاد میشود. این بار در ساختمانهای مرتفع، برجها، سولهها و سازههایی با سطح نمای زیاد اهمیت بیشتری دارد.
وزش باد میتواند فشار یا مکش قابلتوجهی روی سطوح ساختمان ایجاد کند و در مواردی باعث نوسان، تغییر شکل یا افزایش نیرو در تیرها، ستونها و اتصالات شود. به همین دلیل، بررسی بار باد در طراحی سازههای بلند و ساختمانهای واقع در مناطق بادخیز ضروری است.
بار برف (Snow Load)
بار برف از تجمع برف روی پشتبام یا سقف سازه به وجود میآید. این نوع بار در شهرها و مناطق سردسیر باید با حساسیت بیشتری بررسی شود، زیرا افزایش ضخامت یا تراکم برف میتواند فشار زیادی به سقف وارد کند.
میزان بار برف به عواملی مانند شرایط اقلیمی منطقه، شیب سقف، نوع پوشش بام، ضخامت برف و مدتزمان باقی ماندن آن بستگی دارد. در نظر نگرفتن این بار ممکن است موجب خیز بیش از حد سقف یا آسیبدیدگی اجزای سازهای شود.
بار زلزله (Seismic Load)
بار زلزله یکی از مهمترین بارهای جانبی وارد بر ساختمان است که در اثر حرکت زمین ایجاد میشود. هنگام وقوع زلزله، سازه تحت نیروهای افقی و گشتاورهای قابلتوجه قرار میگیرد و اعضایی مانند ستون، تیر، دیوار برشی و مهاربند باید توان تحمل این نیروها را داشته باشند.
طراحی ساختمان در برابر زلزله فقط به مقاومت مصالح وابسته نیست؛ بلکه شکل سازه، نحوه اتصال اعضا، نوع سیستم باربر جانبی و کیفیت اجرای پروژه نیز در عملکرد نهایی ساختمان نقش تعیینکننده دارند.
بار حرارتی، انقباض و انبساط
تغییرات دمای محیط میتواند باعث انبساط یا انقباض مصالح ساختمانی شود. این مسئله در سازههای فلزی، سقفهای بزرگ، سولهها، ساختمانهای طویل و پروژههایی که در معرض اختلاف دمای زیاد قرار دارند، اهمیت بیشتری دارد.
اگر فضای کافی برای تغییر طول مصالح یا درزهای انبساط در طراحی پیشبینی نشود، تنشهای حرارتی میتوانند به ترکخوردگی، تغییر شکل اجزا یا آسیب به اتصالات منجر شوند.
در مجموع، تمام نیروهایی که بر رفتار و پایداری ساختمان اثر میگذارند، باید در محاسبات سازه بررسی شوند. با این حال، در اغلب پروژههای مسکونی، اداری و تجاری، بار مرده و بار زنده ساختمان اصلیترین مبنای طراحی اعضای سازهای و تعیین ظرفیت باربری ساختمان هستند.
بار زنده ساختمان چیست؟
برای درک بهتر تفاوت بار مرده و بار زنده ساختمان ، ابتدا باید بدانیم بار زنده چه مفهومی دارد. بار زنده ساختمان به نیروها و وزنهایی گفته میشود که دائمی نیستند و با گذشت زمان، تغییر کاربری فضا یا جابهجایی افراد و وسایل، مقدار آنها تغییر میکند. به زبان ساده، هر چیزی که امروز در یک فضا وجود دارد اما ممکن است فردا جابهجا یا حذف شود، معمولاً در گروه بار زنده قرار میگیرد.
برای مثال، در یک واحد مسکونی، وزن ساکنان، مبلمان، میز و صندلی، لوازم خانگی، کتابخانه، وسایل قابل حمل و آب موجود در وان حمام از جمله بارهای زنده هستند. در یک ساختمان اداری نیز حضور کارکنان، تجهیزات اداری، پروندهها، میزها و صندلیها بهعنوان بار زنده در نظر گرفته میشوند.
تفاوت بار مرده و بار زنده ساختمان در این بخش کاملاً مشخص است؛ وزن سقف، تیر، ستون، دیوار، کفسازی و نمای فلزی جزو بارهای ثابت یا مرده هستند، اما افراد و تجهیزات قابل جابهجایی، بار زنده ساختمان را تشکیل میدهند. هر دو گروه بار باید در طراحی سقف، تیرها، ستونها و فونداسیون بررسی شوند.
مقدار بار زنده برای همه ساختمانها یکسان نیست و به نوع استفاده از فضا بستگی دارد. برای نمونه، بار زنده یک اتاق خواب معمولی با بار زنده پارکینگ، انبار، سالن اجتماعات یا بیمارستان تفاوت قابلتوجهی دارد. مهندس محاسب با توجه به کاربری ساختمان و ضوابط آییننامهای، مقدار مناسب بار زنده را تعیین میکند.
ویژگی های بار زنده ساختمان
بار زنده ساختمان دارای ویژگیهایی است که آن را از بار مرده متمایز میکند:
- متغیر بودن در زمان: مقدار بار زنده میتواند با ورود یا خروج افراد، جابهجایی وسایل و تغییر نحوه استفاده از فضا کم یا زیاد شود.
- وابستگی به کاربری فضا: بار زنده در ساختمان مسکونی، اداری، تجاری، آموزشی، درمانی یا صنعتی متفاوت است.
- غیردائمی بودن: برخلاف وزن سازه و اجزای ثابت، بسیاری از بارهای زنده قابلیت حذف یا انتقال دارند.
- اثرگذاری بر طراحی سازه: بار زنده بر ظرفیت باربری سقف، تیر، ستون، دیوارهای باربر و فونداسیون اثر مستقیم دارد.
- نیاز به محاسبه آییننامهای: مقدار این بار باید بر اساس استانداردهای طراحی و کاربری واقعی فضا تعیین شود.
بهعنوان مثال، در بیمارستانها، مدارس، فروشگاهها، سالنهای ورزشی و ساختمانهای اداری، به دلیل تردد بیشتر افراد یا وجود تجهیزات، بار زنده معمولاً از یک واحد مسکونی عادی بیشتر است. به همین دلیل، در بررسی تفاوت بار مرده و بار زنده ساختمان نباید تنها به وزن مصالح توجه کرد؛ نحوه بهرهبرداری از هر فضا نیز اهمیت زیادی دارد.
جدول بار زنده ساختمان
برای انتخاب بار زنده مناسب، مهندسان از جدولهای بارگذاری و الزامات آییننامهای استفاده میکنند. این جداول مقدار بار زنده موردنیاز را بر اساس کاربری هر فضا مشخص میکنند. اعداد زیر صرفاً برای آشنایی اولیه هستند و مقدار نهایی باید مطابق ضوابط معتبر، شرایط پروژه و نظر مهندس محاسب تعیین شود.
| نوع فضا | مقدار تقریبی بار زنده (کیلوگرم بر مترمربع) |
|---|---|
| ساختمان مسکونی | ۲۰۰ تا ۲۵۰ |
| اتاق نشیمن و پذیرایی | حدود ۲۵۰ |
| راهرو و پله | حدود ۳۰۰ |
| پشتبام قابل استفاده | حدود ۱۵۰ |
| پشتبام غیرقابل استفاده | حدود ۷۵ |
| پارکینگ خودرو سواری | ۲۵۰ تا ۴۰۰ |
| انبار کوچک | ۴۰۰ تا ۶۰۰ |
| ساختمان اداری | ۲۵۰ تا ۳۰۰ |
| سالن اجتماعات | ۵۰۰ تا ۷۰۰ |
همانطور که در جدول مشخص است، مقدار بار زنده بر اساس نوع فضا تغییر میکند. برای مثال، یک انبار به دلیل نگهداری کالا و تجهیزات، بار زنده بیشتری نسبت به اتاق نشیمن دارد. همچنین سالن اجتماعات باید برای تجمع تعداد زیادی از افراد طراحی شود؛ بنابراین بار زنده آن نسبت به فضاهای مسکونی بالاتر است.
انتخاب نادرست بار زنده میتواند باعث طراحی غیراقتصادی یا کاهش ضریب ایمنی سازه شود. اگر مقدار بار کمتر از نیاز واقعی در نظر گرفته شود، سقف و تیرها ممکن است در زمان بهرهبرداری دچار خیز، تغییر شکل یا آسیب شوند. از طرف دیگر، در نظر گرفتن بار غیرواقعی و بیش از اندازه نیز مصرف مصالح و هزینه ساخت را افزایش میدهد.
محاسبه بار زنده ساختمان
محاسبه بار زنده ساختمان یکی از مراحل مهم طراحی سازه است. این محاسبه معمولاً با توجه به مساحت فضا و بار زنده واحد سطح انجام میشود. فرمول ساده آن به شکل زیر است:
بار زنده کل=بار زنده واحد سطح×مساحت فضا \text{بار زنده کل} = \text{بار زنده واحد سطح} \times \text{مساحت فضا} بار زنده کل=بار زنده واحد سطح×مساحت فضا
برای مثال، فرض کنید مساحت کف یک اتاق ۲۰ مترمربع است و مطابق کاربری فضا، بار زنده آن ۲۰۰ کیلوگرم بر مترمربع در نظر گرفته میشود. در این حالت، بار زنده کل برابر است با:
۲۰×۲۰۰=۴۰۰۰ کیلوگرم ۲۰ \times ۲۰۰ = ۴۰۰۰ \text{ کیلوگرم} ۲۰×۲۰۰=۴۰۰۰ کیلوگرم
بنابراین، کف این اتاق باید توان تحمل حدود ۴۰۰۰ کیلوگرم بار زنده را داشته باشد. البته این مثال تنها یک محاسبه ساده برای درک مفهوم است و طراحی نهایی به بررسیهای دقیقتری نیاز دارد.
در عمل، مهندس سازه علاوه بر مساحت و کاربری، عوامل دیگری مانند نوع سقف، دهانه تیرها، تعداد طبقات، مسیر انتقال نیرو، ترکیب بارها و ضرایب ایمنی را نیز بررسی میکند. در ساختمانهای چندطبقه، بارهای زنده طبقات بالایی از طریق سقف و تیرها به ستونها منتقل میشوند و در نهایت به فونداسیون میرسند.
در برخی پروژهها، ممکن است بار زنده قسمتهای مختلف یک ساختمان با هم متفاوت باشد. برای نمونه، بار زنده آشپزخانه، پارکینگ، راهپله، تراس، انبار یا پشتبام الزاماً برابر با بار زنده اتاق خواب نیست. این موضوع یکی از نکات مهم در تحلیل تفاوت بار مرده و بار زنده ساختمان است، زیرا بار مرده معمولاً با اجزای ثابت ساختمان ارتباط دارد، اما بار زنده تابع کاربری واقعی هر فضا خواهد بود.
همچنین در پروژههای بازسازی، تغییر کاربری یک فضا باید با حساسیت بررسی شود. تبدیل یک واحد مسکونی به دفتر کار، انبار یا فضای آموزشی میتواند بار زنده ساختمان را افزایش دهد. در چنین شرایطی، لازم است ظرفیت سقف، تیرها، ستونها و فونداسیون توسط مهندس متخصص ارزیابی شود.
بار مرده ساختمان چیست؟
برای بررسی دقیق تفاوت بار مرده و بار زنده ساختمان ، باید ابتدا مفهوم بار مرده را شناخت. بار مرده ساختمان به تمام وزنهای ثابت و دائمی گفته میشود که در تمام طول عمر بهرهبرداری سازه، به اعضای باربر وارد میشوند. بهعبارت ساده، اگر ساختمان کاملاً خالی باشد و هیچ فرد، مبلمان یا وسیله قابلجابهجایی در آن وجود نداشته باشد، وزن باقیمانده مربوط به بار مرده است.
وزن تیرها، ستونها، سقفها، دیوارها، کفسازی، راهپله، نما، عایقها، پوششهای ثابت و تأسیسات دائمی، همگی در محاسبات بار مرده ساختمان قرار میگیرند. برخلاف بار زنده که با حضور افراد، وسایل و نوع استفاده از فضا تغییر میکند، بار مرده ماهیت ثابتتری دارد و معمولاً پس از اتمام اجرای ساختمان دستخوش تغییر قابلتوجهی نمیشود.
در واقع، مهمترین تفاوت بار مرده و بار زنده ساختمان این است که بار مرده از اجزای ثابت سازه و ساختمان ناشی میشود؛ اما بار زنده به نیروهای موقتی مانند حضور ساکنان، تجهیزات قابل حمل، وسایل منزل، کالا و تردد افراد وابسته است. هر دو نوع بار در طراحی سقف، تیر، ستون و فونداسیون اهمیت دارند، اما روش تعیین آنها متفاوت است.
اجزای تشکیل دهنده بار مرده ساختمان
بار مرده تنها به وزن اسکلت ساختمان محدود نیست و باید تمام لایهها و اجزای ثابت را در بر بگیرد. مهمترین مواردی که در محاسبه بار مرده بررسی میشوند، عبارتاند از:
- وزن تیرها، ستونها و اعضای اصلی اسکلت
- وزن سقف، دال بتنی، تیرچه، بلوک یا عرشه فولادی
- وزن دیوارهای داخلی، خارجی و دیوارهای باربر
- وزن کفسازی، ملات، سرامیک، سنگ و سایر پوششهای کف
- وزن اندود گچوخاک، گچکاری و پوششهای دیوار
- وزن نما، ازجمله سنگ، آجرنما یا نمای فلزی
- وزن جانپناه، راهپله و پاگردها
- وزن عایقهای صوتی، حرارتی و رطوبتی
- وزن تجهیزات و تأسیسات ثابت نصبشده در پروژه
برای مثال، وزن نمای فلزی یا سنگی باید بهعنوان بار مرده در طراحی سازه لحاظ شود، زیرا این مصالح پس از اجرا بهصورت دائمی روی ساختمان باقی میمانند. در پروژههایی با نمای سنگین یا دیوارهای ضخیم، سهم بار مرده میتواند قابلتوجه باشد و بر انتخاب مقاطع سازهای اثر مستقیم بگذارد.
بار مرده ساختمان مسکونی
در یک ساختمان مسکونی، بار مرده شامل وزن دائمی سقفها، دیوارها، کفسازی، نما، اسکلت سازه، پلهها و اجزای ثابت دیگر است. این بار از طریق سقف به تیرها، از تیرها به ستونها و در نهایت به فونداسیون منتقل میشود.
اگرچه در نگاه اول ممکن است وزن هر جزء کم به نظر برسد، اما مجموع وزن تمام مصالح به کار رفته در چند طبقه میتواند بار زیادی به فونداسیون وارد کند. به همین دلیل، در تحلیل تفاوت بار مرده و بار زنده ساختمان، توجه به وزن واقعی مصالح اهمیت بالایی دارد.
در سازههای بتنی، وزن بتن و فولاد مصرفشده در آرماتورها، سهم مهمی از بار مرده را تشکیل میدهد. در ساختمانهای فولادی نیز وزن تیرها، ستونها، اتصالات و سقفها باید دقیق محاسبه شود. برای نمونه، اسکلت فلزی یک ساختمان چندطبقه میتواند بهتنهایی چندین تن بار مرده ایجاد کند.
جدول بار مرده ساختمان
جدول بار مرده ساختمان به مهندس کمک میکند تا وزن تقریبی اجزای مختلف را در مراحل اولیه طراحی یا برآورد پروژه بررسی کند. مقادیر زیر تقریبی هستند و مقدار نهایی باید با توجه به مشخصات واقعی مصالح، ضخامت لایهها، دیتیل اجرایی و ضوابط طراحی پروژه تعیین شود.
وزن تقریبی اجزای سازهای بر اساس نوع مصالح
| جزء ساختمانی | نوع مصالح | وزن تقریبی واحد سطح یا زیربنا |
|---|---|---|
| سقف تیرچهبلوک | بتن و بلوک | ۳۰۰ تا ۴۰۰ کیلوگرم بر مترمربع |
| سقف کامپوزیت | فولاد و بتن | ۳۵۰ تا ۴۵۰ کیلوگرم بر مترمربع |
| دیوار آجری ۲۰ سانتیمتری | آجر فشاری | ۴۰۰ تا ۵۰۰ کیلوگرم بر مترمربع |
| دیوار بلوکی | بلوک سبک یا سیمانی | ۱۵۰ تا ۲۵۰ کیلوگرم بر مترمربع |
| کفسازی با ملات ماسه و سیمان | ملات با ضخامت حدود ۳ سانتیمتر | ۷۰ تا ۱۰۰ کیلوگرم بر مترمربع |
| گچوخاک دیوار | لایه حدود ۲ سانتیمتر | ۲۵ تا ۳۵ کیلوگرم بر مترمربع |
| پوشش سنگ یا سرامیک | سنگ، سرامیک و ملات | ۵۰ تا ۱۰۰ کیلوگرم بر مترمربع |
| اندود سیمانی بیرونی | ماسه و سیمان | ۳۰ تا ۵۰ کیلوگرم بر مترمربع |
| اسکلت فولادی | تیر و ستون فولادی | ۸۰ تا ۱۵۰ کیلوگرم بهازای هر مترمربع زیربنا |
| اسکلت بتنی | بتن مسلح | ۳۰۰ تا ۵۰۰ کیلوگرم بهازای هر مترمربع زیربنا |
میزان بار مرده به انتخاب مصالح وابسته است. استفاده از بلوک سبک، بتن سبک، کفسازی کموزن و مصالح نوین نما میتواند وزن مرده ساختمان را کاهش دهد. در مقابل، دیوارهای ضخیم، سقفهای سنگین، سنگ طبیعی و پوششهای متراکم، بار مرده بیشتری به سازه تحمیل میکنند.
کاهش اصولی بار مرده به معنای حذف بیبرنامه مصالح نیست. انتخاب مصالح سبک باید با توجه به مقاومت، دوام، الزامات آتشسوزی، عایقکاری صوتی و حرارتی و جزئیات اجرایی پروژه انجام شود.
محاسبه بار مرده ساختمان
محاسبه بار مرده ساختمان معمولاً بر اساس حجم هر مصالح و وزن مخصوص یا چگالی آن انجام میشود. فرمول کلی محاسبه به شکل زیر است:
بار مرده=حجم مصالح×چگالی مصالح \text{بار مرده} = \text{حجم مصالح} \times \text{چگالی مصالح} بار مرده=حجم مصالح×چگالی مصالح
برای محاسبه بار مرده در هر مترمربع از یک لایه، ضخامت آن در وزن مخصوص مصالح ضرب میشود. برای مثال، اگر یک سقف بتنی ضخامت ۱۵ سانتیمتر داشته باشد و وزن مخصوص بتن حدود ۲۵۰۰ کیلوگرم بر مترمکعب در نظر گرفته شود، بار مرده بتن سقف در هر مترمربع برابر خواهد بود با:
0.15×2500=375 کیلوگرم بر مترمربع 0.15 \times 2500 = 375 \text{ کیلوگرم بر مترمربع} 0.15×2500=375 کیلوگرم بر مترمربع
بنابراین، تنها وزن لایه بتنی سقف در هر مترمربع حدود ۳۷۵ کیلوگرم است. در ادامه باید وزن سایر اجزای ثابت سقف مانند میلگرد، کفسازی، سقف کاذب، عایق و پوشش نهایی نیز به این عدد اضافه شود تا بار مرده واقعی به دست آید.
مهندس سازه این محاسبات را برای تمام بخشهای ساختمان، ازجمله سقفها، دیوارها، نما، راهپله و تجهیزات ثابت انجام میدهد. سپس مجموع بارها برای تحلیل تیرها، ستونها و فونداسیون استفاده میشود.
ارتباط بار مرده و بار زنده در طراحی سازه
اگرچه تفاوت بار مرده و بار زنده ساختمان مشخص است، این دو بار در طراحی سازه بهصورت جدا از هم نادیده گرفته نمیشوند. مهندس طراح با استفاده از ترکیب بارهای آییننامهای، اثر همزمان بار مرده و بار زنده را روی اعضای سازه بررسی میکند.
برای نمونه، در برخی حالتهای طراحی مقاومتی، ترکیبی مانند زیر بررسی میشود:
1.2D+1.6L 1.2D + 1.6L 1.2D+1.6L
در این رابطه، DDD نشاندهنده بار مرده و LLL بیانگر بار زنده است. ضرایب و ترکیب بارهای قابل استفاده باید متناسب با آییننامه معتبر، نوع سازه، شرایط بارگذاری و نظر مهندس محاسب انتخاب شوند.
محاسبه دقیق بار مرده باعث میشود ابعاد تیر و ستون منطقی انتخاب شود، میزان مصرف فولاد و بتن کنترل شود و فشار واردشده به پی ساختمان در محدوده قابلقبول باقی بماند. از طرف دیگر، در نظر گرفتن همزمان بار زنده از عملکرد ایمن ساختمان در زمان حضور افراد، تجهیزات و وسایل مختلف اطمینان میدهد.
کاهش بار مرده در ساختمان
کاهش بار مرده ساختمان یکی از راهکارهای مهم برای طراحی اقتصادیتر و بهینهسازی عملکرد سازه است. هرچه وزن ثابت ساختمان کمتر باشد، نیروی کمتری به سقفها، تیرها، ستونها و فونداسیون وارد میشود. در نتیجه، مهندس سازه میتواند با حفظ الزامات ایمنی و بر اساس محاسبات دقیق، ابعاد و مقاطع سازهای را بهینه انتخاب کند.
کاهش اصولی بار مرده تنها به کاهش مصرف مصالح محدود نمیشود. از آنجا که نیروی زلزله با جرم ساختمان ارتباط مستقیم دارد، سبکسازی ساختمان میتواند میزان نیروی لرزهای وارد بر سازه را نیز کاهش دهد. این موضوع در ساختمانهای چندطبقه، پروژههای دارای دهانه بزرگ و مناطق زلزلهخیز اهمیت بیشتری پیدا میکند.
البته کاهش بار مرده ساختمان باید صرفاً با طراحی مهندسی و انتخاب مصالح مناسب انجام شود. سبکسازی غیراصولی، حذف لایههای ضروری یا کم کردن ضخامت اجزا بدون بررسی سازهای میتواند مقاومت، عایقکاری و دوام ساختمان را تحت تأثیر قرار دهد.
روش های کاهش بار مرده ساختمان
برای کاهش وزن مرده ساختمان، روشهای مختلفی وجود دارد که با توجه به نوع پروژه، سیستم سازهای و کاربری ساختمان انتخاب میشوند.
استفاده از مصالح سبک
جایگزین کردن مصالح سنگین با گزینههای سبکتر، یکی از رایجترین روشهای کاهش بار مرده ساختمان است. برای مثال، استفاده از بلوکهای سبک بهجای آجرهای فشاری، بتن سبک در بخشهای مجاز، تیغههای سبک و مصالح نوین میتواند وزن واردشده به سازه را کاهش دهد.
مصالح سبک باید علاوه بر وزن مناسب، از نظر مقاومت، عایق حرارتی و صوتی، مقاومت در برابر رطوبت و الزامات ایمنی نیز بررسی شوند. انتخاب مصالح تنها بر اساس سبک بودن، بدون توجه به شرایط اجرایی، تصمیم درستی نیست.
انتخاب سیستم سقف سبک
سقف سهم قابلتوجهی از بار مرده ساختمان را تشکیل میدهد. انتخاب سیستم سقف مناسب، مانند برخی سقفهای سبک، سقفهای کامپوزیت یا سقف تیرچهبلوک با بلوکهای سبک، میتواند وزن مرده طبقات را کاهش دهد.
در انتخاب سیستم سقف باید عواملی مانند دهانه سازه، نوع کاربری، بار زنده ساختمان، شرایط لرزهای، سرعت اجرا و هزینه نهایی پروژه در نظر گرفته شود. برای مثال، سقف یک ساختمان مسکونی الزاماً نباید با همان سیستم مورد استفاده در یک انبار یا ساختمان صنعتی اجرا شود.
کاهش وزن دیوارها و تیغهها
دیوارهای داخلی و خارجی، بهویژه در ساختمانهای چندطبقه، سهم مهمی در بار مرده دارند. استفاده از دیوارهای سبکتر بهجای دیوارهای سنگین سنتی میتواند فشار منتقلشده به سقف، تیر و ستون را کاهش دهد.
در این بخش، انتخاب ضخامت مناسب دیوار، نوع بلوک، روش اجرا و نیازهای مربوط به عایق صوتی و حرارتی اهمیت دارد. دیوار سبک باید همچنان الزامات پایداری، ایمنی و عملکرد موردنیاز ساختمان را تأمین کند.
بهینهسازی کفسازی و نازککاری
در برخی پروژهها، لایههای متعدد کفسازی، ملاتهای ضخیم، سنگهای سنگین و پوششهای غیرضروری باعث افزایش بار مرده میشوند. استفاده از روشهای اجرایی دقیقتر و مصالح مناسبتر میتواند وزن کف را بدون کاهش کیفیت نهایی کنترل کند.
بهعنوان مثال، اجرای کفسازی با ضخامت غیرضروری یا استفاده از پوششهای سنگین در تمام فضاها، ممکن است بار مرده ساختمان را افزایش دهد. انتخاب پوشش کف باید با توجه به کاربری فضا، میزان تردد، شرایط رطوبتی و ظرفیت سازه انجام شود.
استفاده از نمای سبک
نما نیز بخشی از بار مرده ساختمان است و انتخاب نوع آن میتواند بر وزن کلی سازه اثر بگذارد. استفاده از سیستمهای سبکتر، ازجمله برخی انواع نمای فلزی ، در صورت طراحی و اجرای صحیح، میتواند نسبت به نماهای سنگین سنتی وزن کمتری به سازه تحمیل کند.
البته در طراحی نما باید علاوه بر وزن، مواردی مانند بار باد، نوع اتصال، مقاومت در برابر رطوبت، رفتار حرارتی، الزامات آتشنشانی و ایمنی اجرای نما نیز بررسی شود.
وزن بار مرده و زنده ساختمان
وزن بار مرده و زنده ساختمان، مجموع بارهای ثقلی اصلی است که اعضای سازهای باید در شرایط بهرهبرداری تحمل کنند. بار مرده از وزن ثابت اجزایی مانند سقف، دیوار، کفسازی، تیر، ستون و نما به وجود میآید؛ درحالیکه بار زنده ناشی از حضور افراد، مبلمان، تجهیزات، خودرو، کالا یا هر وسیله قابلجابهجایی است.
برای مثال، اگر بار مرده یک کف حدود ۴۰۰ کیلوگرم بر مترمربع و بار زنده آن حدود ۲۰۰ کیلوگرم بر مترمربع باشد، مجموع بار ثقلی وارد بر کف در حالت ساده برابر با ۶۰۰ کیلوگرم بر مترمربع خواهد بود:
بار کل ثقلی=بار مرده+بار زنده \text{بار کل ثقلی} = \text{بار مرده} + \text{بار زنده} بار کل ثقلی=بار مرده+بار زنده
400+200=600 کیلوگرم بر مترمربع 400 + 200 = 600 \text{ کیلوگرم بر مترمربع} 400+200=600 کیلوگرم بر مترمربع
این عدد در تحلیل و طراحی سقف، تیرها، ستونها و فونداسیون اهمیت دارد. بااینحال، در طراحی واقعی، مهندس محاسب از ترکیب بارها و ضرایب آییننامهای استفاده میکند و صرفاً به جمع ساده بار مرده و بار زنده اکتفا نمیشود.
در ساختمانهای صنعتی، تجاری، انبارها و پارکینگها، بار زنده معمولاً بیشتر از ساختمانهای مسکونی است. بنابراین، تفاوت بار مرده و بار زنده ساختمان در این نوع پروژهها میتواند اثر بیشتری بر انتخاب سیستم سقف، ابعاد تیرها، ظرفیت ستونها و طراحی پی داشته باشد.
تفاوت بار مرده و بار زنده ساختمان
تفاوت بار مرده و بار زنده ساختمان به ماهیت این دو نوع بار مربوط میشود. بار مرده، وزن ثابت و دائمی ساختمان است؛ اما بار زنده با شرایط استفاده از فضا تغییر میکند. برای مثال، وزن سقف و دیوار همیشه وجود دارد، ولی تعداد افراد، مبلمان، تجهیزات یا کالاهای موجود در یک فضا ممکن است در زمانهای مختلف کم و زیاد شود.
مقایسه ویژگیهای بار مرده و بار زنده در طراحی سازه
| ویژگی | بار مرده ساختمان | بار زنده ساختمان |
|---|---|---|
| ماهیت | ثابت و دائمی | موقت و متغیر |
| منشأ بار | اجزای ثابت ساختمان و سازه | افراد، وسایل و تجهیزات قابلجابهجایی |
| نمونهها | دیوار، سقف، تیر، ستون، کفسازی و نما | ساکنان، مبلمان، خودرو، کالا و تجهیزات |
| تغییر در زمان | معمولاً تغییر محسوسی ندارد | با کاربری و بهرهبرداری تغییر میکند |
| روش تعیین | بر اساس حجم و وزن مخصوص مصالح | بر اساس نوع کاربری و ضوابط آییننامهای |
| اثر اصلی در طراحی | تعیین وزن پایه سازه و بار فونداسیون | بررسی ظرفیت بهرهبرداری کف، سقف و اعضای باربر |
با وجود تفاوت بار مرده و بار زنده ساختمان، هر دو باید بهصورت همزمان در طراحی سازه لحاظ شوند. نادیده گرفتن بار مرده باعث میشود وزن واقعی سازه کمتر از مقدار موردنیاز در نظر گرفته شود. از طرف دیگر، بیتوجهی به بار زنده میتواند ظرفیت بهرهبرداری ساختمان را کاهش دهد؛ بهویژه در فضاهای پرتردد یا مکانهایی که تجهیزات و بارهای متغیر سنگین وجود دارد.
ارتباط بار مرده و بار زنده ساختمان با مقاومت و عمر مفید سازه
مقاومت و عمر مفید ساختمان به نحوه محاسبه و کنترل بارهای وارد بر آن وابسته است. اگر بار مرده و بار زنده ساختمان با دقت تعیین نشوند، ممکن است اعضای سازهای در طول زمان با مشکلاتی مانند خیز بیش از حد، ترکخوردگی، نشست، تغییر شکل یا افت مقاومت روبهرو شوند.
افزایش غیرضروری بار مرده ساختمان، فشار دائمی وارد بر تیرها، ستونها و فونداسیون را بیشتر میکند. از سوی دیگر، در نظر گرفتن بار زنده کمتر از مقدار واقعی میتواند در زمان بهرهبرداری، ایمنی کف و سقف را به خطر بیندازد. این مسئله در انبارها، پارکینگها، مدارس، سالنها، واحدهای تجاری و ساختمانهای اداری حساستر است.
درک درست تفاوت بار مرده و بار زنده ساختمان به مهندس کمک میکند تا بین ایمنی، مصرف مصالح و هزینه اجرا تعادل برقرار کند. استفاده از مصالح سبک اما مناسب، انتخاب سیستم سازهای متناسب با کاربری، طراحی دقیق و رعایت ضوابط آییننامهای، از عوامل مؤثر در افزایش دوام و عملکرد صحیح ساختمان هستند.
نقش نمای فلزی در کاهش بار مرده ساختمان
نوع نما بهطور مستقیم بر بار مرده ساختمان اثر میگذارد، زیرا نما پس از اجرا بهعنوان یک جزء ثابت و دائمی به سازه متصل میشود. هرچه وزن مصالح نما، زیرسازی، اتصالات و لایههای اجرایی کمتر باشد، بار واردشده به تیرها، ستونها و فونداسیون نیز کاهش پیدا میکند. به همین دلیل، انتخاب نمای سبک میتواند در بهینهسازی وزن کلی ساختمان، بهویژه در پروژههای چندطبقه و ساختمانهای واقع در مناطق زلزلهخیز، مؤثر باشد.
استفاده از نمای کامپوزیت در صورت انتخاب ضخامت مناسب ورق، طراحی اصولی زیرسازی و اجرای صحیح اتصالات، میتواند جایگزین سبکتری برای برخی نماهای سنگین مانند سنگ طبیعی یا مصالح بنایی باشد. و یا نمای استرچ متال به دلیل امکان کاهش وزن سطح نما و عبور مناسب هوا و نور، در بعضی طراحیهای معماری و پوستههای دوم ساختمان کاربرد دارند.
با این حال، سبک بودن نما بهتنهایی معیار انتخاب نیست. در طراحی نمای فلزی باید وزن ورقها، پروفیلهای زیرسازی، نوع اتصال، بار باد، انبساط و انقباض حرارتی، مقاومت در برابر خوردگی و الزامات ایمنی بررسی شود. در نهایت، انتخاب یک سیستم نمای سبک و مهندسیشده میتواند به کاهش بار مرده، کنترل نیروهای لرزهای و طراحی اقتصادیتر اجزای سازه کمک کند.
